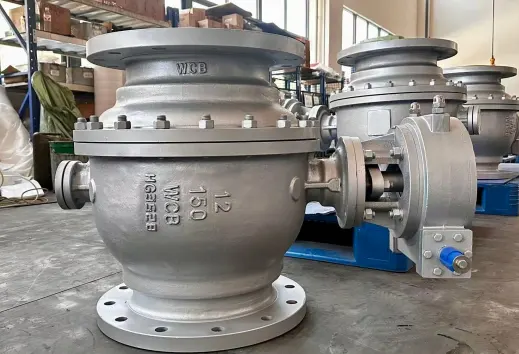

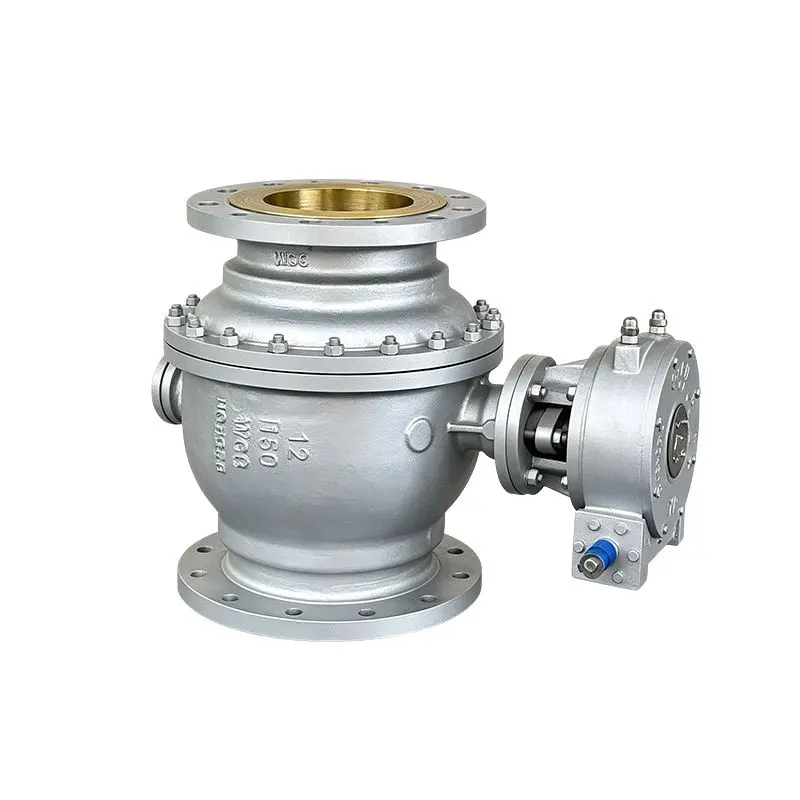

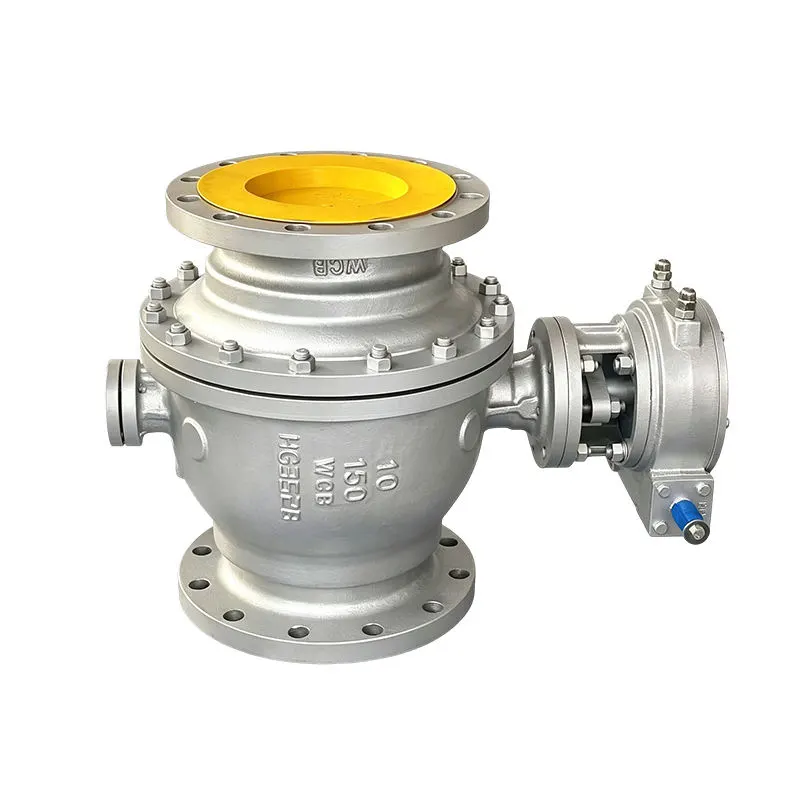

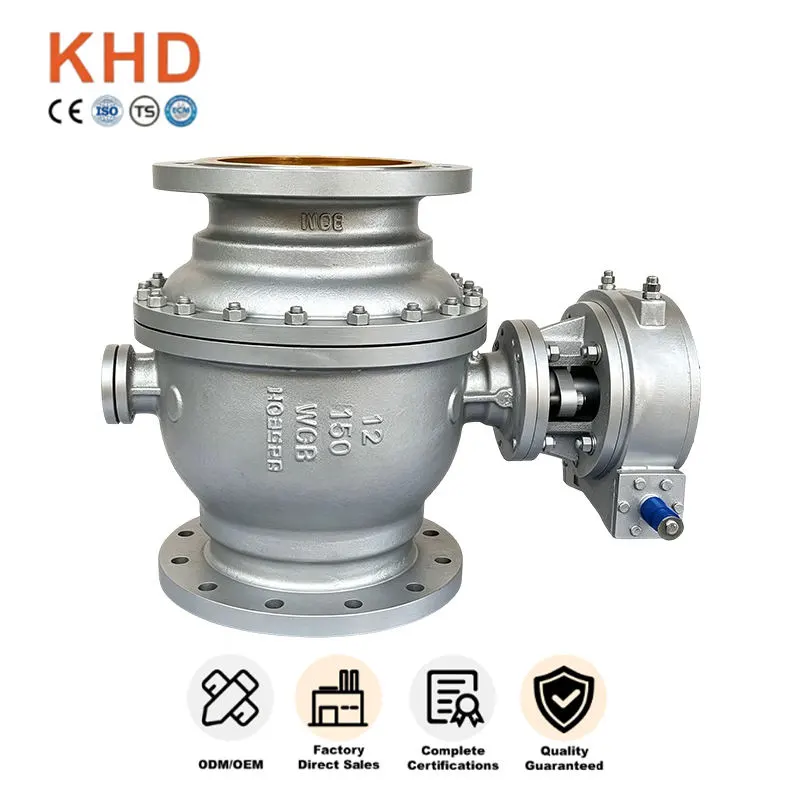

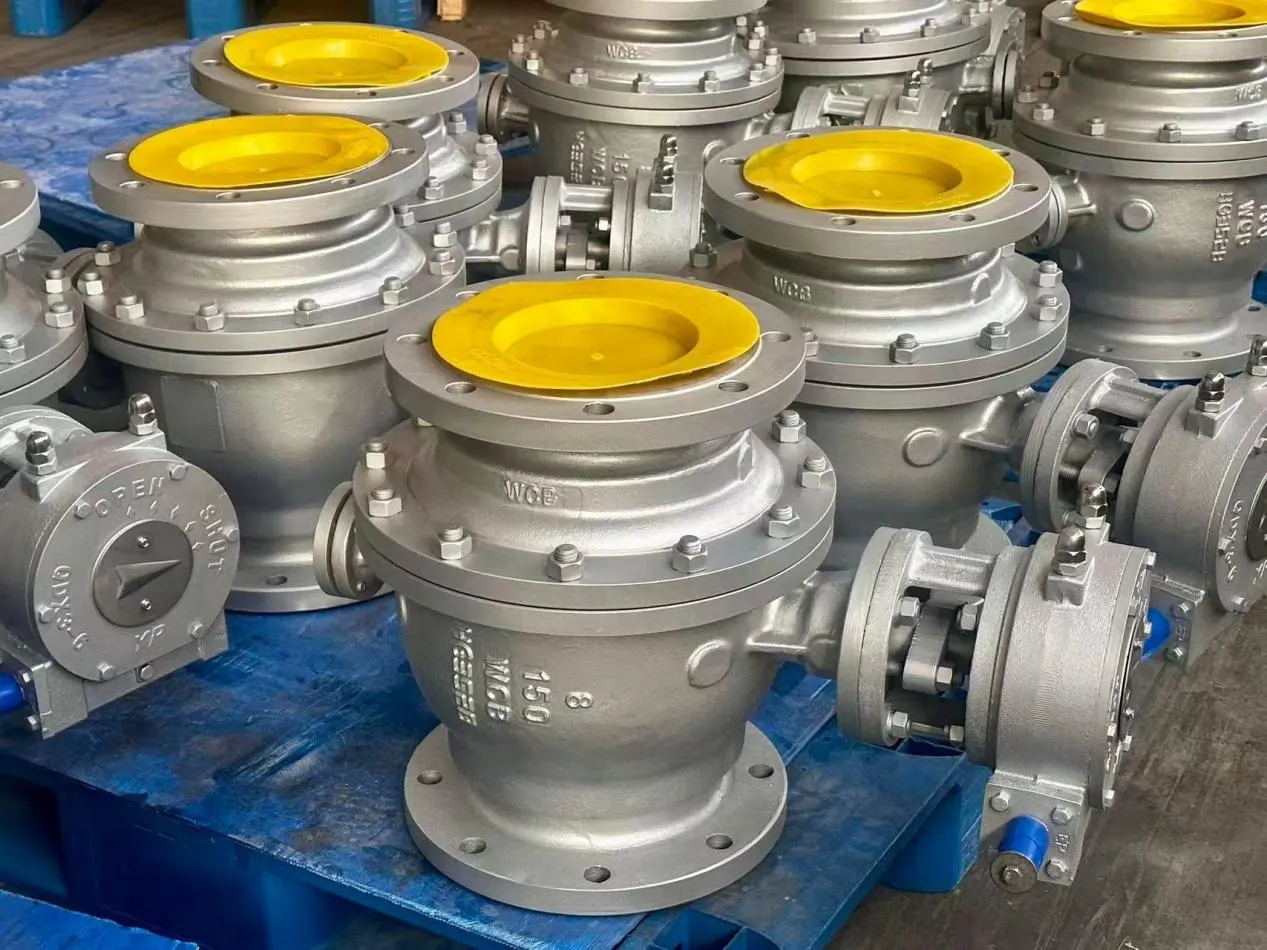

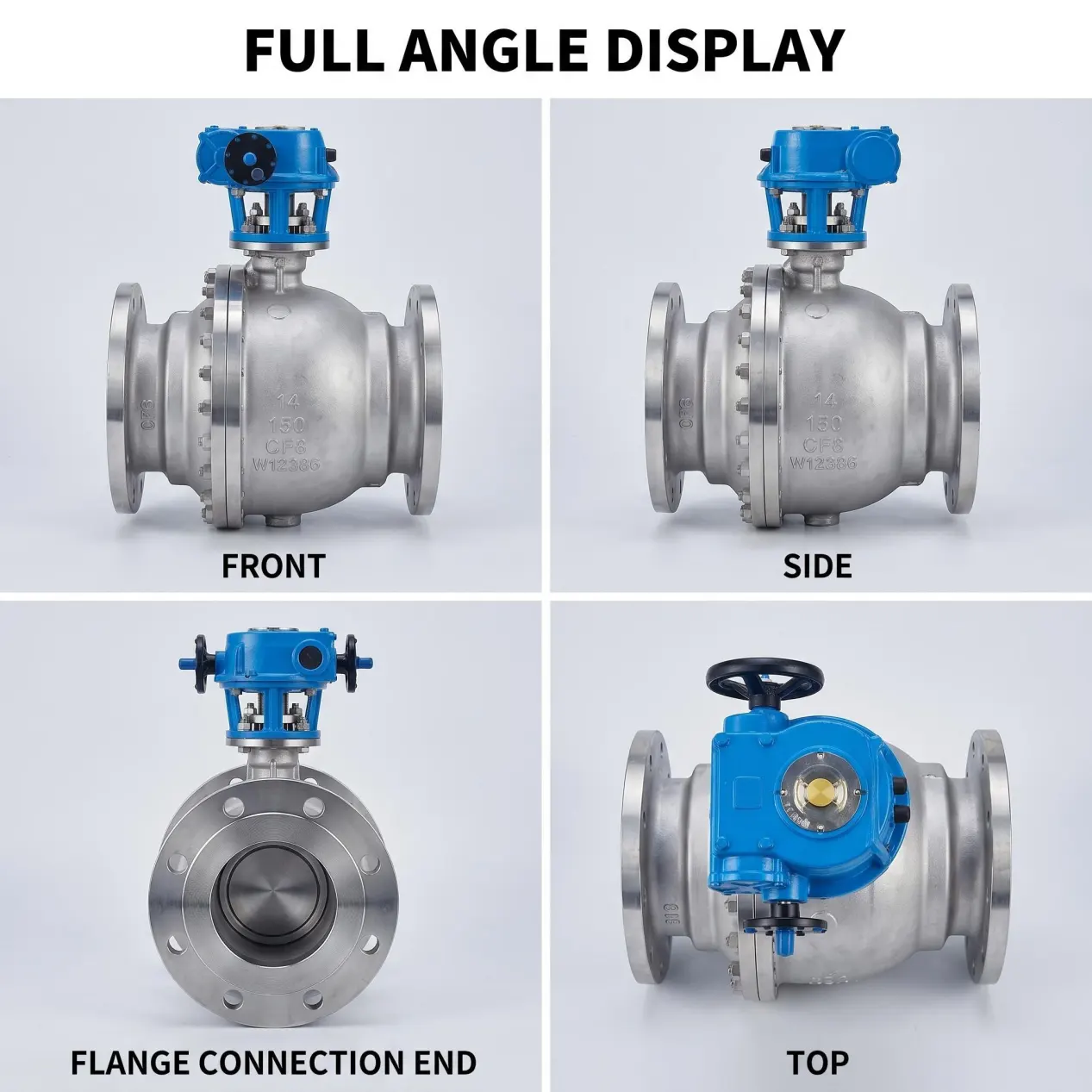

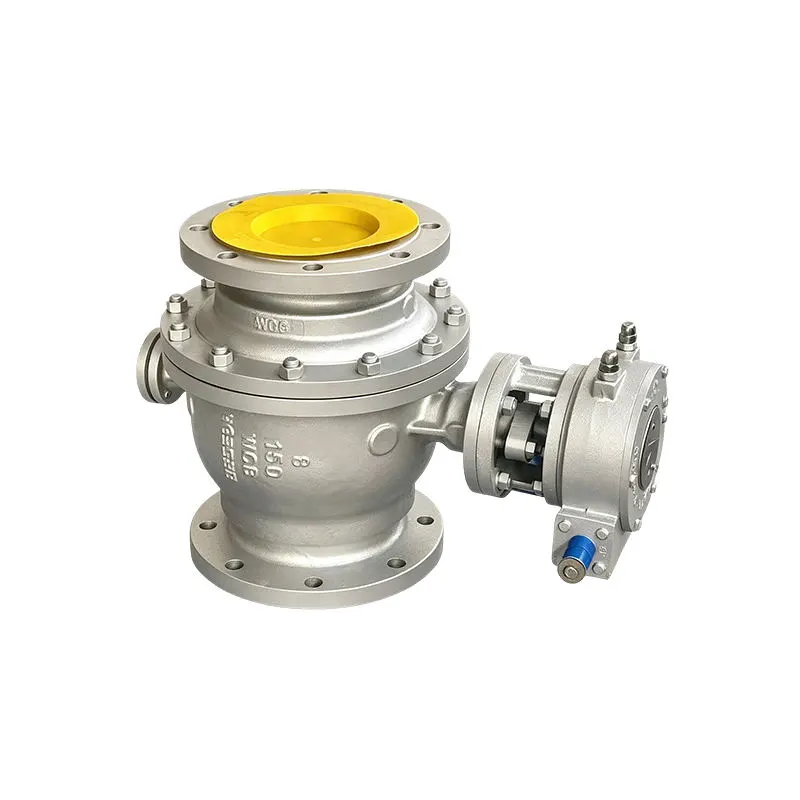

Válvula de bola fixa de aceiro carbono WCB

A válvula de bola fixa de aceiro ao carbono WCB é unha válvula industrial de alta resistencia construída para o illamento e o control de fluxo de conducións, fabricada por Huadu Valve Group. Adopta un deseño de bola fixa de muñón e material de aceiro ao carbono A216 WCB, adecuado para condicións de traballo de conducións críticas de alta presión.

Esta válvula industrial funciona de forma fiable baixo un servizo continuo de alta presión e un funcionamento de ciclo longo, amplamente seleccionada para proxectos nos que a seguridade de selado e unha longa vida útil son requisitos fundamentais.

Materia prima e vantaxes estruturais

Corpo de aceiro carbono Premium A216 WCB

A válvula de bola fixa de aceiro ao carbono WCB está fundida a partir de aceiro carbono A216 WCB, que trae estes méritos fundamentais:

-Alta resistencia mecánica e excelente resistencia ao impacto

-Boa adaptabilidade á temperatura fronte a picos de presión e golpes de ariete

- Espesor de parede suficiente para o servizo de clase de alta presión

-Inspección de fundición ríxida para eliminar defectos internos e superficiais

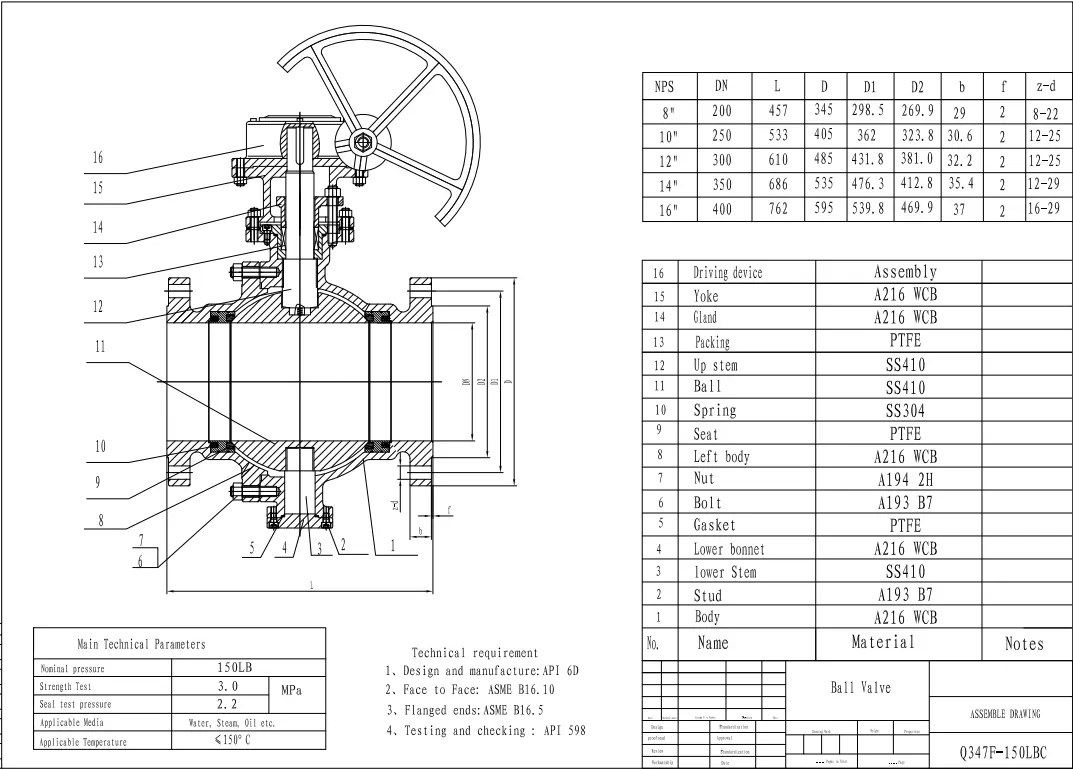

Estrutura de bola fixa montada en muñón

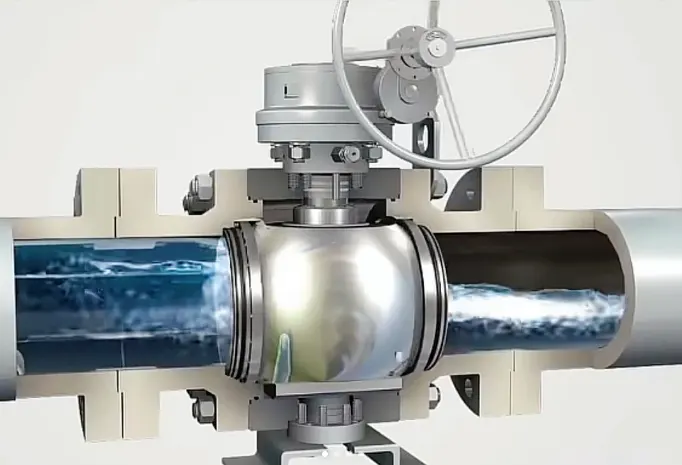

A diferenza das válvulas de bola flotantes comúns, o noso deseño de bóla fixa de muñón transfire a maior parte da carga de presión da canalización aos eixes de apoio superior e inferior. A bola permanece bloqueada na súa posición, polo que os asentos das válvulas só soportan unha forza de contacto mínima. Reduce en gran medida a abrasión do asento mesmo con ciclos frecuentes de apertura e peche baixo alta presión sostida. O selado bidireccional estable evita fugas independentemente da dirección da presión, mellorando a seguridade do sistema para os bucles de proceso críticos.

Selado optimizado e construción de seguridade

O conxunto de asento flotante cargado con resorte está equipado para esta válvula de bola fixa de aceiro ao carbono WCB. Os resortes integrados compensan un pequeno desgaste despois de miles de operacións para manter un rendemento de apagado. O vástago anti-explosión serve como función de seguridade estándar contra picos repentinos de presión. O empaquetado de grafito multicapa minimiza as emisións fuxitivas ao redor das brechas dos troncos. Todos os compoñentes de selado están especialmente adaptados para medios de traballo de alta presión e temperatura media en lugar de pezas de recambio xenéricas.

Atributos clave

Especificacións técnicas

Parámetros estándar

Tamaño: DN50-DN1200

Clasificación de presión: Clase 150-Clase 2500

Material: aceiro carbono A216 WCB

Estrutura: válvula de bola fixa montada en muñón

Rango de temperatura: -29 ℃ ~ 425 ℃

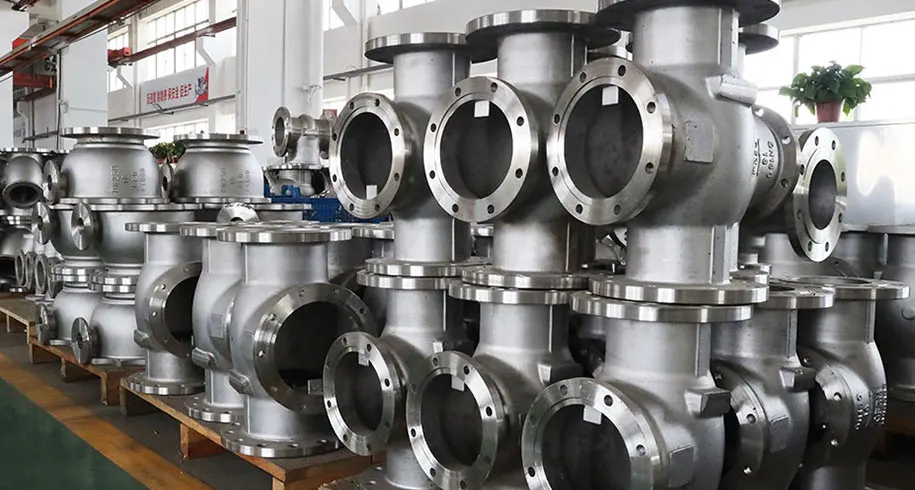

Proceso de fabricación

A válvula de bola fixa de aceiro ao carbono WCB pasa por:

- Produción de fundición cualificada A216 WCB

- Tratamento térmico para propiedades estables do material

- Mecanizado CNC de precisión para selado de superficies

- Montaxe con compoñentes de selado e actuador coincidentes

Características de rendemento

- Estrutura de muñón de baixo desgaste para o servizo de bicicletas frecuentes

- Apagado estanco bidireccional fiable

- Baixa taxa de fallo do asento baixo unha alta presión continua da canalización

- Compatible con múltiples opcións de actuador: cambio manual, neumático, eléctrico

- Deseñado para un servizo de illamento totalmente aberto/pechado

Áreas de aplicación

Industria de petróleo e gas

A válvula de bola fixa de aceiro ao carbono WCB aplícase amplamente en:

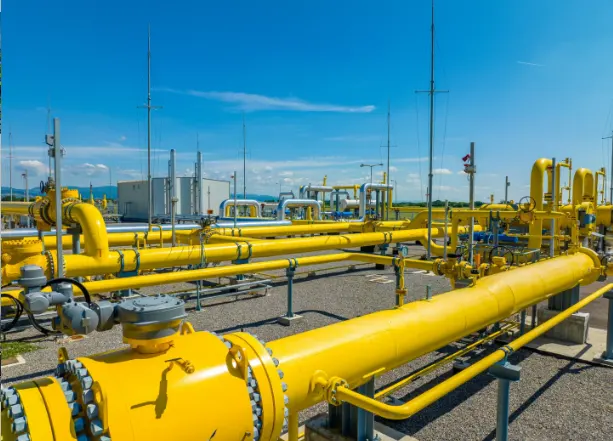

- Condutos principais de transporte de gas natural

- Liñas de proceso de refinaría de petróleo

- Instalacións de transferencia de cru

- Sistemas de canalización de estacións de recollida de gas

Industria petroquímica

- Bucles de procesos petroquímicos de alta presión

- Conducións de illamento principais da unidade de proceso

- Circuítos de fluídos non corrosivos e levemente corrosivos de temperatura media

Industria eléctrica

- Tuberías do proceso principal da central eléctrica

- Sistemas de bucle de plantas industriais de servizo pesado

Proxectos Industriais Xerais

- Novos paquetes de pipeline de proxectos EPC

- Traballos de renovación e acondicionamento da canalización existentes

- Lugares industriais con difícil acceso de mantemento e altos requisitos de seguridade

Control de calidade e apoio á adquisición de proxectos

Como fabricante certificado de válvulas con certificados ISO, CE e API, todas as válvulas de bola fixas de aceiro ao carbono de WCB son sometidas a probas completas de fábrica antes do envío, incluíndo probas hidrostáticas, probas de selado do asento e inspección dimensional. Impléntanse probas de pezas completas para válvulas de gran tamaño de servizo pesado sen inspección de mostraxe. A verificación de materias primas, a inspección de fundición, a supervisión da montaxe e as probas de válvulas rematadas percorren todo o fluxo de traballo de produción. Pódense proporcionar certificados de proba de materiais e informes de inspección para a presentación de ofertas e a aceptación do lugar.

Están dispoñibles opcións de configuración flexibles segundo as condicións de traballo no lugar, que abarcan varios graos de presión, combinacións de materiais de selado e varios modos de funcionamento. O MOQ flexible admite probas de mostras, subministración de stock en lotes pequenos e pedidos de grandes volumes de proxectos. As válvulas de bola fixas WCB de Huadu Valve Group expórtanse a nivel mundial e gañan pedidos repetidos de clientes industriais de todo o mundo.

Como se constrúe o selado do asento e do tronco para a durabilidade do sitio no mundo real?

Usamos un deseño de asento flotante con resorte para esta válvula de bola fixa. Os resortes internos manteñen o asento presionado contra a superficie da bola. Cando se produce un desgaste menor despois de miles de operacións, os resortes poden compensar pequenos ocos, mantendo un bo rendemento de selado ao longo do tempo. A estrutura do vástago anti-explosión está integrada como función de seguridade estándar. En caso de picos de presión inesperados da canalización, impide que o vástago explote. A embalaxe de grafito multicapa está equipada para selado de vástagos, para deter pequenas emisións fuxitivas ao redor da brecha do vástago. Estas pezas de selado non son recambios baratos xenéricos; son seleccionados para adaptarse ás condicións de traballo de alta presión e temperatura media.
