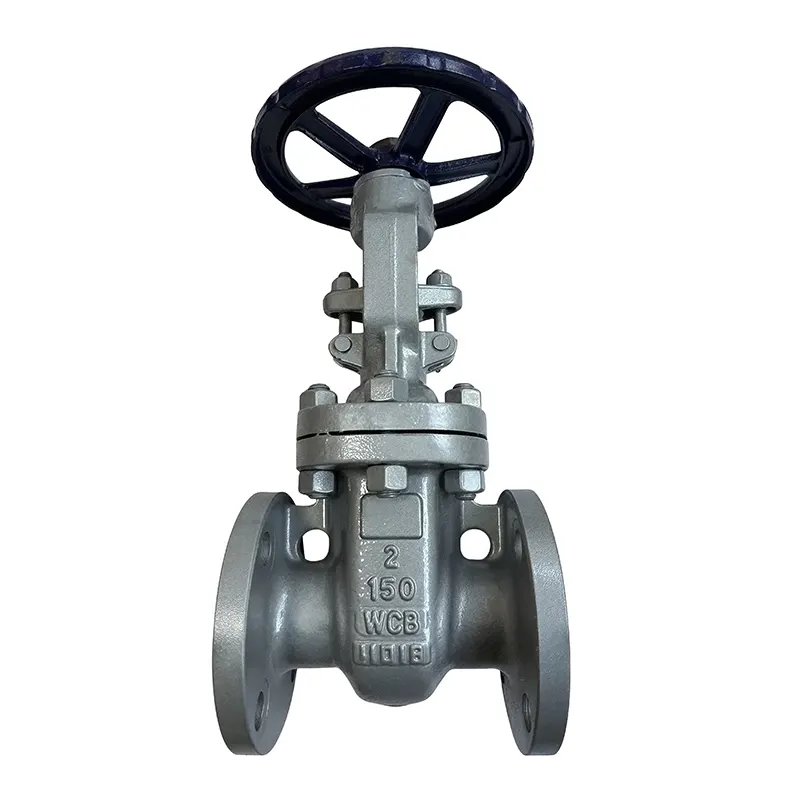

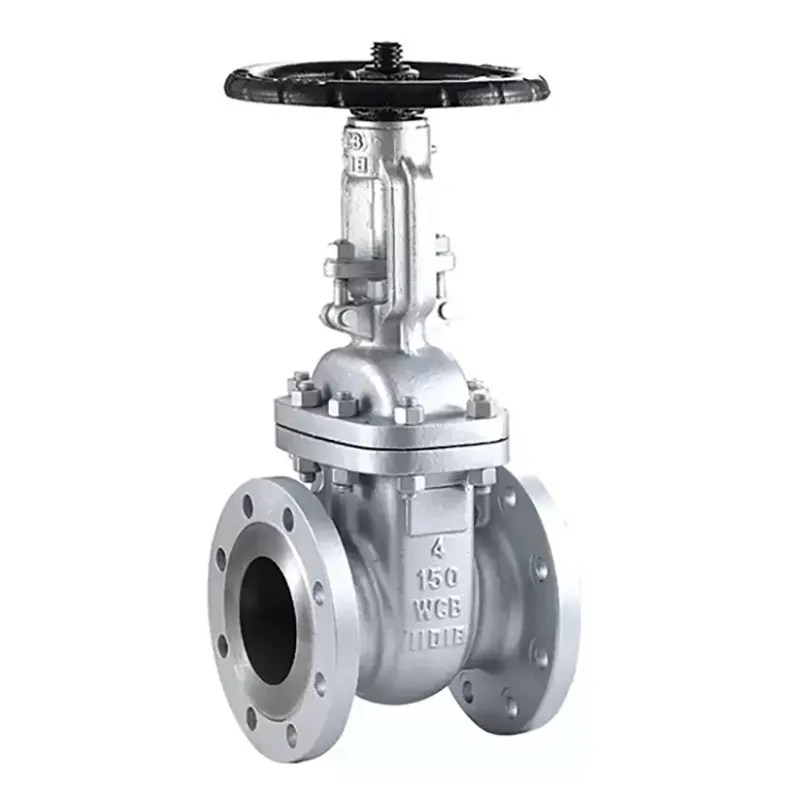

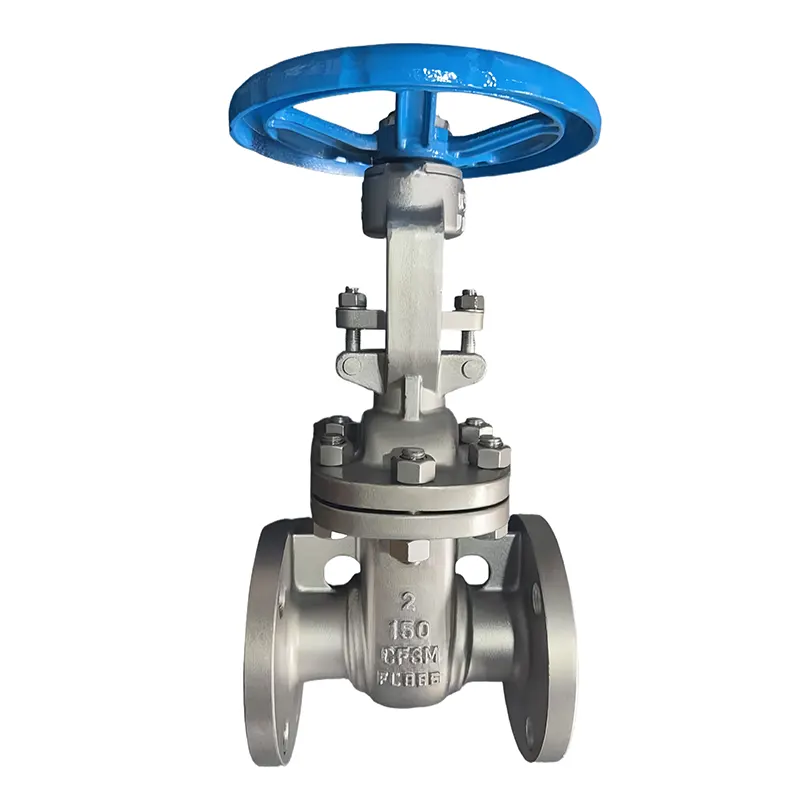

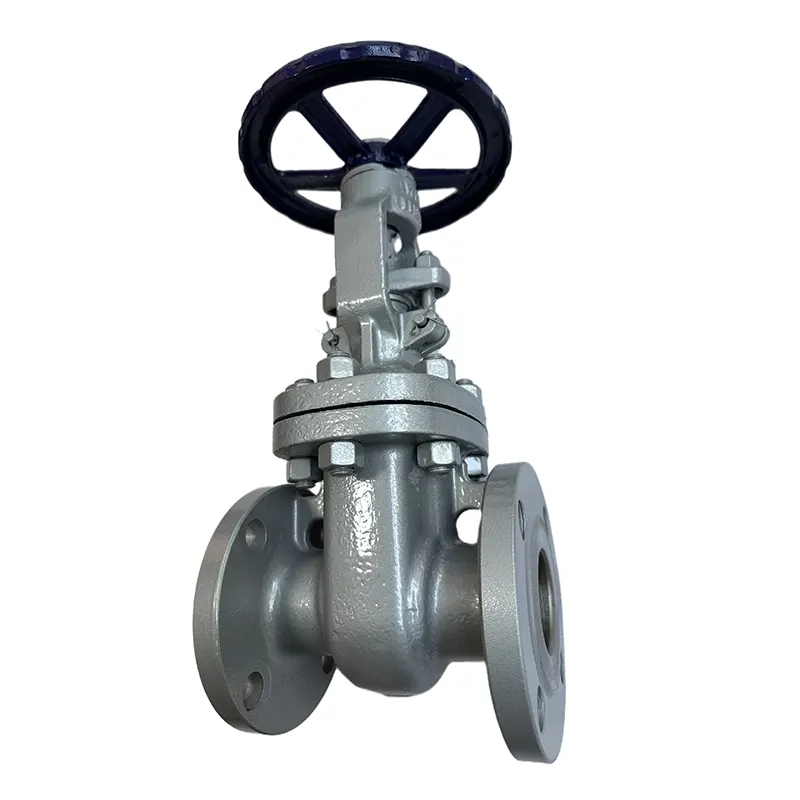

Válvula de compuerta de alta presión

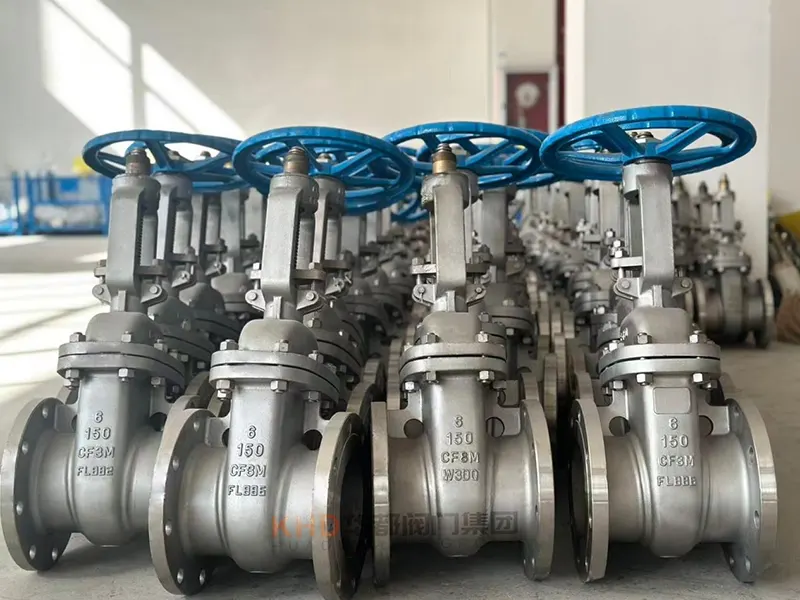

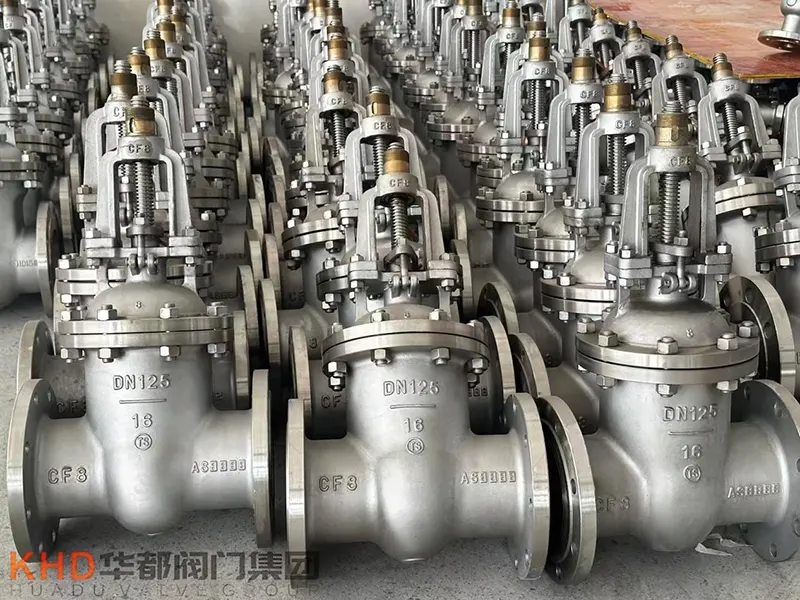

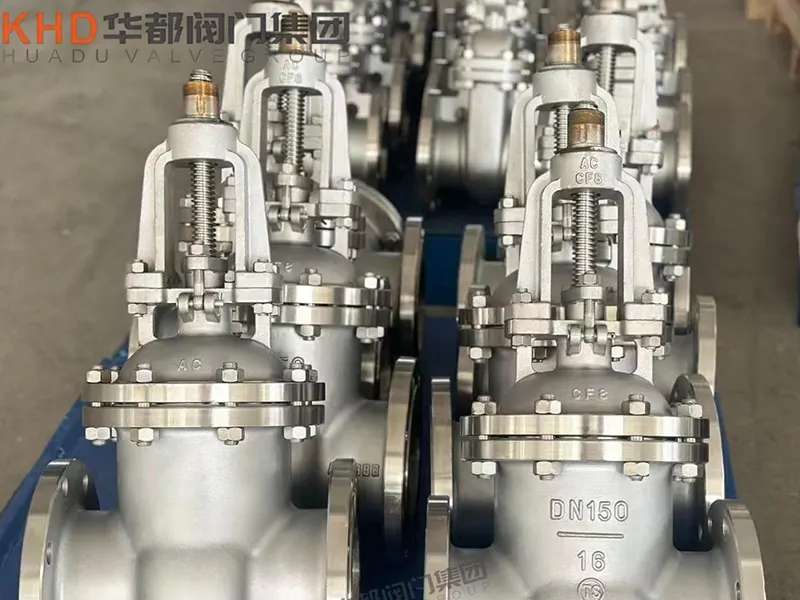

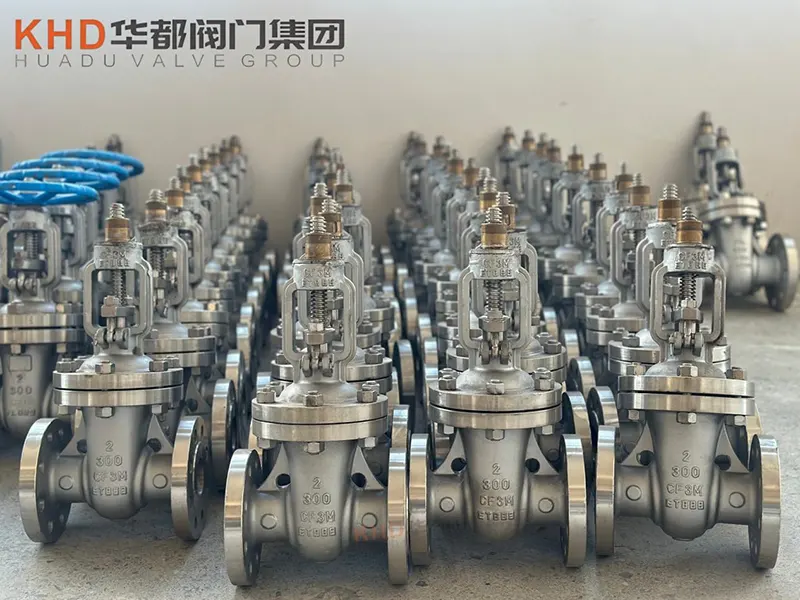

Somos un fabricante de válvulas certificado con credenciais ISO e API, equipado con liñas de produción de precisión e control de calidade de rango completo estrito, incluíndo probas hidrostáticas API 598. As personalizacións de OEM e ODM están dispoñibles con MOQ flexible para pedidos de proba e a granel. As nosas válvulas de compuerta de alta presión de alta resistencia son enviadas a todo o mundo e moi eloxiadas polos clientes de enxeñería.

A que tipo de escenarios de traballo poden adaptarse estas válvulas de compuerta de alta presión?

Actúan como equipos de corte de illamento de paso completo para oleodutos de alta presión, moi utilizados no transporte de petróleo e gas, centrais térmicas, refinerías químicas e liñas de vapor de alta temperatura. Abren ou pechan totalmente o fluxo para o mantemento da canalización e o peche de emerxencia.

Atributos clave

Este tipo de válvula de compuerta é adecuada para traballos de estrangulación ou de axuste de presión?

Absolutamente non. Estas válvulas de compuerta están deseñadas exclusivamente para o illamento on-off. A apertura parcial da chave levará a unha grave erosión da superficie de selado da cuña de aliaxe dura por medio de fluxo rápido, o que provocará fugas permanentes. Requírense válvulas reguladoras especiais para a redución de presión e o control do fluxo.

Que materias primas entran na fabricación destas válvulas de compuerta de alta presión?

Corpo e capó: fundido A216 WCB, forxado A105, aceiro carbono A350 LF2 de baixa temperatura

Vástago da válvula: A182 F304, A182 F316 ou aceiro inoxidable 13Cr

Disco de cuña: substrato de aceiro carbono con superficie dura Stellite

Caras dos asentos: aliaxe dura Stellite/Inconel

Xuntas de selado: xuntas de aneis metálicos RTJ, xuntas de espiral de grafito

No servizo de canalizacións de alta presión, que vantaxes fan que as válvulas de compuerta de alta presión sexan unha mellor opción en comparación coas válvulas de bola e as de bolboreta?

En primeiro lugar, o seu orificio recto completo trae unha resistencia ao fluxo case nula; as válvulas de bola teñen cavidades atrapadas e as de bolboreta teñen obstrucións internas do disco que crean unha perda de presión adicional.

En segundo lugar, a estrutura de cuña de selado duro totalmente metálica pode soportar unha presión ultra-alta da clase 2500 e altas temperaturas, mentres que as válvulas de bolboreta e de bola de selado suave fallarán baixo cargas térmicas e de presión extremas.

En terceiro lugar, os corpos grosos de paredes pesadas e os bonetes soldados opcionais eliminan os riscos de fugas, que as válvulas de bolboreta de bola e obleas flotantes non poden resolver para conducións medias inflamables de alta presión críticas.

En cuarto lugar, admiten a certificación de seguridade contra incendios API 6D, un estándar de seguridade obrigatorio que a maioría das válvulas de bolboreta non poden cumprir.

Que deseños estruturais básicos distinguen unha válvula de compuerta estándar de alta presión?

Orificio recto de conduto pasante completo para reducir a perda de caudal

Cuña sólida ou dividida recuberta con aliaxe Stellite para selado metal a metal hermético ás burbullas

Corpo de aceiro carbono fundido/forxado de paredes grosas, bonete atornillado ou soldado resistente á presión

Juntas de brida de anel metálico RTJ para un selado fiable de alta presión

Selo do vástago do asento traseiro de varias capas para deter a fuga media externa

Totalmente compatible con API 6D, ASME B16.34, superando as probas hidrostáticas e contra incendios API 598.

Múltiples opcións de accionamento: volante, caixa de cambios, actuador eléctrico, neumático ou hidráulico
