Resumo do artigo: A Válvula de globo de selado duroestá deseñado para sistemas de tubaxes industriais onde o peche fiable, a regulación precisa do fluxo, a resistencia a altas temperaturas e a durabilidade a longo prazo son esenciais. Con superficies de selado metal a metal e superficies de selado duras, esta válvula é especialmente adecuada para servizos esixentes que inclúen vapor, petróleo, gas, medios abrasivos e fluídos industriais de alta presión.Huaduofrece solucións de válvula de globo de selado duro con múltiples materiais do corpo, clases de presión, opcións de conexión e métodos de actuación para diversas aplicacións industriais.
Índice
- Que é unha válvula de globo de selado duro?
- Como funciona unha válvula de globo de selado duro?
- Cales son as principais características?
- Que especificacións técnicas deben considerar os compradores?
- Selado duro vs. Válvula de globo de selado suave: cal é a diferenza?
- Onde se usan as válvulas de globo de selado duro?
- Como debes seleccionar a válvula correcta?
- Por que considerar a Huadu como un fabricante de válvulas?
- Preguntas frecuentes
- Conclusión

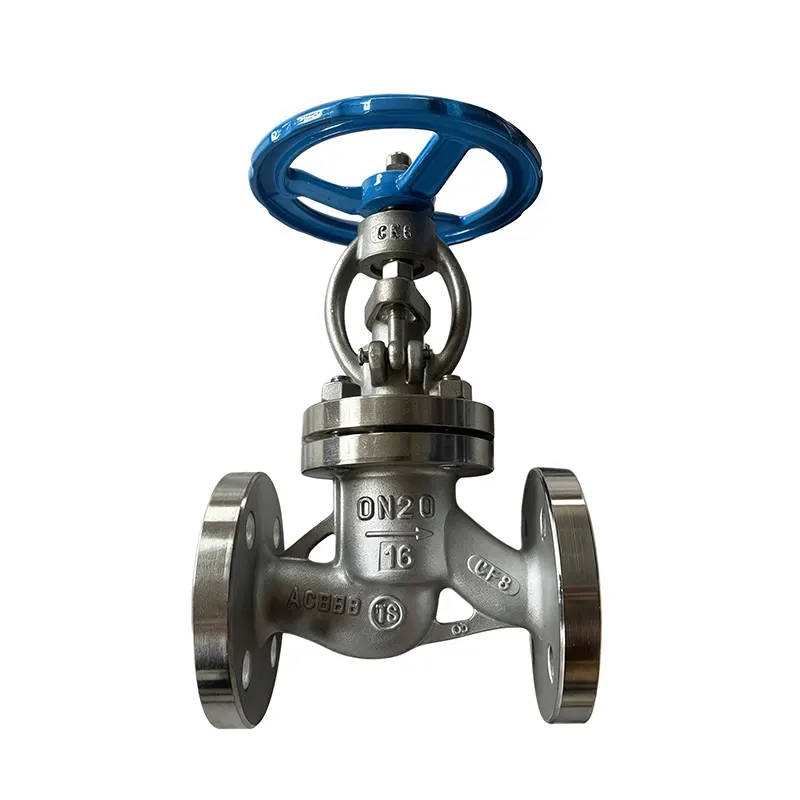

Que é unha válvula de globo de selado duro?
Unha válvula de globo de selado duro é unha válvula de control de fluxo industrial que utiliza unha estrutura de selado metal a metal en lugar de depender principalmente de materiais de selado brandos. Huadu desenvolve este tipo de válvulas para ambientes esixentes de tuberías onde a temperatura, a presión, a abrasión e o funcionamento repetido poden supoñer unha tensión significativa nos compoñentes de selado convencionais.
A válvula xeralmente usa un corpo tipo globo terráqueo e un disco móbil que se despraza cara ou lonxe do asento. Este movemento permite que a válvula realice dúas funcións importantes: cortar o fluxo da canalización e regular o caudal. En comparación cunha válvula de illamento simple, a configuración do globo proporciona un mellor control sobre o movemento do fluído.
Para servizos esixentes, as superficies de selado poden ser revestidas con Stellite ou outros materiais resistentes ao desgaste adecuados. Esta construción axuda a reducir a degradación causada pola fricción, a erosión e o funcionamento a altas temperaturas.
Segundo as especificacións do produto, a válvula de globo de selado duro de Huadu pódese configurar con construción de aceiro carbono ou aceiro inoxidable, varias clases de presión e varios métodos operativos, o que a fai adaptable a diferentes proxectos industriais.
Como funciona unha válvula de globo de selado duro?
O principio de funcionamento é sinxelo pero moi eficaz. Cando se abre a chave, o disco afástase do asento, creando un paso de fluxo. Cando o volante, o actuador ou o mecanismo de operación move o vástago na dirección oposta, o disco achégase ao asento e restrinxe progresivamente o fluxo.
O contacto metal a metal entre o disco e o asento crea a interface de selado principal. Cando están debidamente deseñadas e fabricadas, as superficies duras poden proporcionar unha forte resistencia ao desgaste e á erosión durante un servizo esixente.
Unha secuencia operativa típica inclúe:
- O operador xira o volante ou activa o actuador seleccionado.
- O vástago transfire a forza operativa ao disco da válvula.
- O disco móvese en relación ao asento para controlar o paso do fluxo.
- Cando o disco chega ao asento, as superficies de selado metálicas establecen o peche.
- Cando se reabre, o disco afástase do asento para restaurar o fluxo da canalización.
Este movemento lineal controlable é unha das razóns polas que se seleccionan frecuentemente as válvulas globo cando se requiren capacidade de illamento e estrangulamento.
Cales son as principais características?
Unha válvula de globo de selado duro de alta calidade debe seleccionarse segundo as condicións de funcionamento reais en lugar de simplemente o seu tamaño nominal. Varias características do deseño afectan directamente á fiabilidade e á vida útil.
1. Selado duro metal a metal
A estrutura de selado duro está deseñada para ambientes operativos esixentes. As superficies de selado con cara dura poden proporcionar unha mellor resistencia ao desgaste, á erosión e á degradación relacionada coa temperatura que moitos materiais de selado brando convencionais.
2. Capacidade de alta temperatura
Huadu enumera un rango de temperatura de aproximadamente -29 °C a 425 °C para a configuración de referencia. Isto fai que a chave sexa adecuada para moitos servizos industriais que inclúen auga quente, vapor, fluídos de proceso e outros medios de temperatura elevada.
3. Múltiples clases de presión
O produto está dispoñible en todas as clases de presión, incluíndo a Clase 150, 300, 600, 900 e 1500. Isto dá aos enxeñeiros do proxecto máis flexibilidade á hora de adaptar a válvula aos requisitos de presión da canalización.
4. Actuación flexible
Segundo o proxecto, o funcionamento pódese configurar mediante un volante, mecanismo de engrenaxes, actuador eléctrico, actuador pneumático ou actuador hidráulico.
5. Opcións de materiais resistentes á corrosión
As configuracións de aceiro inoxidable son adecuadas para aplicacións nas que a resistencia á corrosión é importante. As versións de aceiro carbono poden proporcionar unha solución económica para medios industriais compatibles.
Que especificacións técnicas deben considerar os compradores?
Para a contratación industrial, as especificacións técnicas deben revisarse en conxunto en lugar de avaliarse individualmente. A seguinte táboa resume os parámetros clave asociados á configuración de Huadu referenciada.
| Parámetro | Especificación |
|---|---|
| Tipo de produto | Válvula de globo de selado duro |
| Estándar de deseño | API 6D / ASME B16.34 |
| Tamaño nominal | 1/2" a 48" |
| Clase de presión | Clase 150/300/600/900/1500 |
| Material do corpo | A351 CF8M e outras opcións de materiais segundo a configuración |
| Material do asento | Stellite Hardfaced / PTFE / RPTFE / Grafito |
| Material do tronco | A182 F316 / A182 F316L / 13Cr |
| Finalizar conexións | Brida / Rosca / Soldada (BW/SW) |
| Rango de temperatura | -29 °C a 425 °C |
| Operación | Volante / Engrenaxe / Eléctrico / Pneumático / Hidráulico |
| Proba | API 598 / Proba hidrostática de carcasa e asento |
Nota:As especificacións reais deben confirmarse sempre coa folla de datos do proxecto, as normas aplicables, as características do medio, a clasificación de presión-temperatura e a documentación técnica do fabricante antes da compra.
Selado duro vs. Válvula de globo de selado suave: cal é a diferenza?
O método de selado é un dos factores máis importantes á hora de seleccionar unha válvula de globo. Os deseños de selado duro e brando están destinados a diferentes ambientes operativos.
| Comparación | Válvula de globo de selado duro | Válvula de globo de selado suave |
|---|---|---|
| Principio de selado | Selado metal a metal | Material de selado suave |
| Resistencia á temperatura | Excelente para un servizo demandante de altas temperaturas | Depende moito do material de selado |
| Resistencia ao desgaste | Alta con revestimento duro adecuado | Xeralmente máis sensible ao desgaste mecánico |
| Medios abrasivos | Máis axeitado para servizos esixentes | Pode ter limitacións |
| Aplicacións típicas | Vapor, enerxía, petroquímica, metalurxia | Servizos limpos e relativamente moderados |
En termos prácticos, o selado suave pode ser vantaxoso cando as condicións de funcionamento son moderadas e se require un selado excepcionalmente estanco. O selado duro faise máis atractivo cando a canalización implica alta temperatura, alta presión, partículas abrasivas ou operacións industriais repetidas.
Onde se usan as válvulas de globo de selado duro?
A capacidade de soportar condicións esixentes fai que a tecnoloxía de válvula de globo de selado duro sexa axeitada para unha ampla gama de sistemas industriais.
- Plantas petroquímicas:Úsase para controlar fluídos de procesos, hidrocarburos e medios de alta temperatura.
- Xeración de enerxía:Adecuado para vapor e outras liñas de proceso de alta temperatura.
- Metalurxia:Útil onde temperaturas elevadas e condicións de funcionamento abrasivas crean un desgaste adicional da válvula.
- Petróleo e Gas:Aplicable a sistemas industriais de illamento de fluídos e control de fluxo cando a presión seleccionada e as clasificacións de materiais sexan adecuadas.
- Tratamento de augas:Pódese integrar en conducións industriais de auga e fluídos de proceso.
- Procesamento Industrial Xeral:Adecuado para auga, aceite, gas, vapor e fluídos industriais compatibles.
A válvula correcta sempre debe coincidir co medio real, a temperatura, a presión, o caudal, as características de corrosión e os requisitos de instalación.
Como debes seleccionar a válvula correcta?
Escoller unha válvula industrial só polo diámetro do tubo pode producir problemas de rendemento. Os equipos de adquisición e os enxeñeiros deben avaliar todo o ambiente operativo.
Considere os seguintes factores:
- Medio:Identifique se a canalización leva auga, vapor, petróleo, gas, produtos químicos ou fluídos abrasivos.
- Temperatura de funcionamento:Confirmar temperaturas normais e máximas.
- Presión de traballo:Seleccione unha clase de presión que cumpra os requisitos reais de deseño.
- Tamaño nominal:Relacione o tamaño da válvula coa canalización e as características de caudal requiridas.
- Material do corpo:Considere a corrosión, a temperatura, a presión e os requisitos mecánicos.
- Material do asento e do disco:Seleccione o revestimento duro ou outros materiais de selado segundo as condicións de servizo.
- Finalizar conexión:Verifique os requisitos de brida, rosca, soldadura a tope ou soldadura por enchufe.
- Actuación:Determine se é necesario un funcionamento manual ou automático.
- Probas e normas:Confirme os requisitos de deseño e inspección aplicables antes de realizar o pedido.
Un fabricante de válvulas cualificado pode axudar aos enxeñeiros a avaliar estas variables e seleccionar unha configuración adecuada en lugar de tratar a válvula como un compoñente estándar dispoñible.
Por que considerar a Huadu como un fabricante de válvulas?
Para os compradores industriais, a capacidade do provedor é tan importante como as especificacións do produto. Huadu Valve Group integra deseño de válvulas, fundición, mecanizado CNC, montaxe, probas e servizos de subministración para aplicacións industriais de válvulas.
Segundo a información da súa empresa publicada, Huadu ten máis de 11 anos de experiencia na produción, unha instalación de fabricación que abrangue aproximadamente 25.333 metros cadrados, unha capacidade de produción anual superior ás 30.000 unidades e unha taxa de cualificación de produto acabado informada do 99,8%.
As súas capacidades de fabricación inclúen:
- Mecanizado CNC de precisión
- Fundición e montaxe de válvulas
- Ensaios hidrostáticos e pneumáticos
- Produción de válvulas de alta e baixa temperatura
- Solucións de válvulas personalizadas
- Fabricación OEM e ODM
Huadu tamén afirma que os seus produtos de válvulas son subministrados aos mercados internacionais e utilizados en petróleo, refinación de petróleo, gas natural, procesamento químico, xeración de enerxía, tratamento de auga, metalurxia, minería e outros sectores industriais.
Para compradores que buscan unVálvula de globo de selado duro, a avaliación da capacidade de fabricación, a trazabilidade dos materiais, as probas de presión, os estándares aplicables e o soporte técnico poden axudar a reducir os riscos de adquisición e mellorar a fiabilidade operativa a longo prazo.
Preguntas frecuentes
Cal é a principal vantaxe dunha válvula de globo de selado duro?
A principal vantaxe é a súa estrutura de selado metal a metal, que pode proporcionar unha forte resistencia á alta temperatura, presión, desgaste e erosión cando a válvula está deseñada correctamente para a aplicación.
Pódese usar unha válvula de globo de selado duro para o vapor?
Si. As válvulas de globo seladas debidamente especificadas son normalmente axeitadas para aplicacións de vapor industrial porque as súas superficies de selado metálico poden soportar condicións de temperatura esixentes. A clasificación presión-temperatura debe verificarse para cada configuración específica.
Que materiais están dispoñibles para as válvulas de globo de selado duro?
As opcións de materiais dependen do modelo e da aplicación. Huadu enumera solucións de aceiro carbono e aceiro inoxidable, con compoñentes como A182 F316, A182 F316L, 13Cr e CF8M dispoñibles na configuración de referencia.
Que clases de presión están dispoñibles?
O produto Huadu referenciado ofrécese en configuracións Clase 150, 300, 600, 900 e 1500. Os compradores deben seleccionar a clase de presión segundo a presión de deseño da canalización e as normas aplicables.
Pódese automatizar a válvula?
Si. Ademais do funcionamento do volante, os métodos operativos dispoñibles inclúen o funcionamento de engrenaxes, a actuación eléctrica, a actuación pneumática e a actuación hidráulica, dependendo da configuración requirida.
Que normas están asociadas a esta válvula?
As especificacións do produto referenciado inclúen API 6D e ASME B16.34 para deseño, ASME B16.10 para dimensións cara a cara, ASME B16.5 e ASME B16.47 para estándares de brida e API 598 para probas.
Conclusión
Unha válvula de globo de selado duro pode ser unha solución eficaz para o control do fluxo industrial onde os materiais de selado brando convencionais poden non proporcionar a durabilidade necesaria. A súa estrutura de selado metal a metal, as superficies duras, as opcións amplas de clase de presión e a compatibilidade con medios esixentes fan que sexa especialmente valioso na xeración de enerxía, petroquímica, metalurxia, petróleo e gas, tratamento de auga e aplicacións industriais en xeral.
Para os equipos de adquisición, a mellor opción depende máis que do tamaño da válvula. Antes de comprar, deben avaliarse o medio, a temperatura, a presión, a compatibilidade do material, a configuración de selado, o tipo de conexión, a actuación, os estándares e os requisitos de proba. Se está a buscar unha solución de válvula industrial fiable ou necesita axuda para seleccionar a válvula de globo de selado duro adecuada para o seu proxecto de canalización,póñase en contacto connoscopara discutir os seus requisitos técnicos, opcións de personalización e condicións de aplicación co equipo de Huadu.
