Que fai que as válvulas de globo sexan esenciais para a conmutación frecuente e o axuste de caudal?

Dentro dunha planta de procesamento de produtos químicos, un ciclo de control de temperatura de vapor fai decenas de ciclos ao día. O operador axusta a válvula, a temperatura estabilizase e o ciclo repítese. A primeira vista, isto parece unha rutina, ata que unha válvula falla despois de seis meses de servizo, o que obriga a parar unha planta custosa. A causa raíz? Instalouse unha válvula de comporta onde aválvula de globodebería ser. As válvulas de compuerta, aínda que son excelentes para o illamento, non están deseñadas para estrangulacións frecuentes. A modulación repetida desgasta as superficies de selado de forma desigual, o que provoca fugas e eventual fallo. Este é o tipo de erro que se pode evitar entendendo os puntos fortes fundamentais dos diferentes deseños de válvulas.

As válvulas de globo gañaron a súa reputación como o cabalo de batalla do control de fluxo. Están deseñados especificamente para aplicacións que requiren un funcionamento frecuente e un axuste de caudal preciso. O segredo reside no seu deseño distintivo: un disco que se move perpendicularmente ao camiño do fluxo, un asento que proporciona un selado hermético e un camiño do fluxo que crea unha caída de presión ideal para estrangular. A diferenza das válvulas de comporta, que están deseñadas para estar totalmente abertas ou totalmente pechadas, as válvulas globo están construídas para modular. Ofrecen excelentes características de selado, unha ampla gama de capacidades de control de fluxo e a capacidade de soportar o desgaste de ciclos frecuentes. Este artigo explorará os principios de deseño, as características de rendemento e os criterios de selección que fan que as válvulas de globo sexan indispensables en industrias que van desde a xeración de enerxía ata o procesamento petroquímico.

Índice

• 1. Que é unha válvula de globo e como funciona?
• 2. Por que o deseño da válvula de globo favorece o funcionamento frecuente?
• 3. Como logra a válvula de globo un axuste de caudal preciso?
• 4. Que especificacións técnicas definen unha válvula de globo de alta calidade?
• 5. Como se compara a válvula de globo con outros tipos de válvulas para o estrangulamento?
• 6. Que prácticas de mantemento prolongan a vida útil da válvula de globo?
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

1. Que é unha válvula de globo e como funciona?

Unha válvula de globo é unha válvula de movemento lineal que se usa para iniciar, deter e regular o fluxo nun sistema de tubaxes. O seu nome ven da forma esférica do seu corpo, que alberga os compoñentes internos. A característica que define unha válvula de globo é o seu conxunto de disco e asento, que está situado perpendicularmente ao camiño do fluxo. Cando se abre a chave, o disco móvese cara arriba e afástase do asento, creando un oco polo que flúe o fluído. Cando está pechado, o disco aséntase firmemente contra o asento, creando un selado axustado. Este movemento perpendicular é o que distingue unha válvula de globo dunha válvula de compuerta, onde a porta se move paralela ao fluxo.

Para entender o funcionamento dunha válvula de globo, imaxina unha billa na túa casa. Cando xiras o mango, unha arandela de goma móvese cara arriba e abaixo contra un asento metálico, controlando o fluxo de auga. Este é esencialmente o mesmo principio. Unha válvula de globo usa un vástago roscado (ou un vástago non ascendente) para converter o movemento de rotación do volante en movemento lineal. Cando se xira o volante, o talo xira, facendo que o disco se mova cara arriba ou abaixo. A posición do disco determina o tamaño da abertura de fluxo, que á súa vez determina o caudal. O fluído entra no corpo da válvula, pasa polo orificio do asento e sae polo outro lado. O cambio na dirección do fluxo -o fluído debe dar un xiro de 90 graos ao seu paso- crea a caída de presión que fai que as válvulas de globo sexan excelentes para estrangular.

O deseño dunha válvula de globo non é un concepto único e monolítico. Hai varias variacións, incluíndo o patrón en T, o patrón en Y e as válvulas globográficas en ángulo. O patrón en T é o máis común, coa entrada e a saída aliñadas nunha liña recta. O patrón en Y presenta un talo que ten un ángulo de 45 graos co camiño do fluxo, que ofrece unha menor caída de presión e mellores características de fluxo. A válvula de globo de ángulo ten a entrada e a saída nun ángulo de 90 graos, polo que é adecuada para aplicacións onde o espazo é limitado ou onde o fluxo necesita cambiar de dirección.Huadu Valve Group Co., Ltd.fabrica unha gama completa de configuracións de válvulas globográficas, o que permite aos enxeñeiros seleccionar o deseño óptimo para a súa aplicación específica.

2. Por que o deseño da válvula de globo favorece o funcionamento frecuente?

Cando unha válvula está sometida a un funcionamento frecuente, a principal preocupación é o desgaste. Cada vez que se abre ou se pecha a válvula, as superficies de selado entran en contacto, creando fricción. Co paso do tempo, esta fricción pode erosionar as superficies de selado, provocando fugas. O deseño dunha válvula de globo está deseñado especificamente para minimizar este desgaste. A clave da súa durabilidade reside na forma en que o disco e o asento interactúan. Nunha válvula de globo, o disco é guiado polo vástago, garantindo que se aliña perfectamente co asento cada vez que se pecha. Esta aliñación precisa evita que o disco roze contra o asento en ángulo, o que provocaría un desgaste irregular.

Outra vantaxe é a acción de autolimpeza dunha válvula de globo. Cando o fluído pasa pola válvula, flúe polas superficies de asento. Este fluxo, especialmente a altas velocidades, axuda a lavar as partículas ou depósitos que se poidan acumular no asento. Esta acción de autolimpeza é un factor crítico para prolongar a vida útil da válvula, especialmente en aplicacións con fluídos sucios ou contaminados. Pola contra, unha válvula de compuerta ten unha dinámica diferente. Cando unha válvula de compuerta está parcialmente aberta, o fluxo atravesa a porta e o asento, provocando unha rápida erosión. É por iso que as válvulas de comporta non son adecuadas para estrangulamento. A válvula de globo, por outra banda, está deseñada cun camiño de fluxo que dirixe o fluído lonxe das superficies de asento, reducindo a erosión. Este é o resultado da xeometría do fluxo: o fluído entra na válvula, cambia de dirección e despois sae e as superficies de asento sitúanse para minimizar o impacto do fluxo.

A nosa fábrica de Huadu Valve Group Co., Ltd. realizou amplas probas de desgaste en diferentes deseños de válvulas. Nunha proba que simulaba 10.000 operacións de carreira completa en condicións de vapor de alta temperatura, unha válvula de globo estándar mantivo o seu selado sen fugas medibles, mentres que unha válvula de compuerta nas mesmas condicións presentaba un desgaste e fugas importantes despois de só 1.000 ciclos. Estes datos de proba subliñan a superioridade da válvula de globo para a operación frecuente. Os materiais do disco e do asento tamén xogan un papel fundamental. En aplicacións a altas temperaturas, unha válvula de globo cun disco con cara de Stellite e un asento de aceiro inoxidable endurecido ofrece unha resistencia ao desgaste excepcional. O revestimento duro Stellite proporciona unha superficie dura e resistente ao desgaste que pode soportar o impacto repetido do ciclismo frecuente. Do mesmo xeito, para aplicacións corrosivas, unha válvula de globo con disco e asento Monel ofrece unha excelente resistencia ao ataque químico. En Huadu Valve Group, ofrecemos unha ampla gama de materiais de corte para satisfacer as demandas específicas da súa aplicación.

3. Como logra a válvula de globo un axuste de caudal preciso?

O axuste preciso do fluxo é a función principal dunha válvula de globo. A diferenza dunha simple válvula de illamento, unha válvula de globo está deseñada para estar parcialmente aberta, proporcionando unha resistencia controlada ao fluxo. A capacidade de controlar o fluxo derívase da relación entre a posición do disco e a área de fluxo. A medida que se levanta o disco do asento, a área de fluxo aumenta. Porén, a relación non é lineal; réxese pola xeometría do disco e do asento. Esta relación non lineal permite un control fino sobre unha ampla gama de caudais. É por iso que unha válvula de globo adoita ser a válvula de elección para o control de modulación.

A característica de fluxo dunha válvula de globo descríbese a miúdo pola súa "curva característica de fluxo". Hai tres tipos principais: lineal, porcentual e de apertura rápida. Unha característica lineal significa que o caudal é directamente proporcional á carreira da válvula. Unha apertura do 10% resulta nun 10% do caudal máximo. Esta característica é ideal para aplicacións nas que a caída de presión a través da válvula é constante. Unha característica de porcentaxe igual significa que cada incremento da carreira da válvula aumenta o caudal nunha porcentaxe fixa do fluxo actual. Un golpe do 10% pode aumentar o caudal nun 20%. Esta característica é ideal para aplicacións onde a caída de presión varía, xa que proporciona un control máis estable. Unha característica de apertura rápida significa que a válvula proporciona un gran cambio de fluxo para un pequeno movemento inicial, polo que é adecuada para aplicacións que requiren unha resposta rápida.

Para ilustrar a importancia de seleccionar a característica de fluxo correcta, considere un sistema de control de temperatura de vapor. O sistema usa unha válvula de globo para regular o fluxo de vapor a un intercambiador de calor. Se o sistema utiliza unha válvula de globo lineal, a resposta á temperatura será lineal. Non obstante, se o sistema funciona cunha caída de presión variable, unha válvula de globo lineal pode proporcionar un control inestable. Unha válvula de globo de igual porcentaxe proporcionaría un control máis estable. A nosa fábrica de Huadu Valve Group Co., Ltd. ofrece válvulas globográficas con diferentes formas de disco para proporcionar diferentes características de fluxo, e o noso equipo de enxeñería pode axudarche a seleccionar a correcta. A elección da característica de fluxo é un elemento clave no deseño do sistema, e o noso equipo pode proporcionar orientación sobre a selección óptima para a súa aplicación específica.

A precisión dunha válvula de globo tamén se mellora co uso dun posicionador. Un posicionador é un dispositivo que recibe un sinal de control e axusta a posición da válvula para conseguir o caudal desexado. O posicionador garante que a válvula se abra na posición exacta requirida, mesmo ante as condicións de funcionamento cambiantes. Isto é especialmente importante en aplicacións que requiren alta precisión, como a dosificación química ou o control da temperatura. Ao seleccionar unha válvula de globo cun posicionador de alta calidade, os enxeñeiros poden acadar unha precisión de control de fluxo de +/- 1%.

4. Que especificacións técnicas definen unha válvula de globo de alta calidade?

Ao seleccionar unha válvula de globo, os enxeñeiros deben avaliar coidadosamente unha serie de especificacións técnicas. Estes parámetros definen o rendemento, a durabilidade e a idoneidade da válvula para a aplicación. As especificacións primarias inclúen: tamaño da válvula (tamaño nominal do tubo, NPS), clasificación de presión (clase), rango de temperatura, conexións finais, material do corpo, material de corte e característica de fluxo. Cada un destes parámetros debe coincidir cos requisitos específicos do proceso. O tamaño da válvula determina a capacidade de caudal da válvula. Unha válvula que é demasiado pequena restrinxirá o fluxo, mentres que unha válvula que é demasiado grande será máis cara e pode non proporcionar un control adecuado.

A clasificación de presión, normalmente designada como clase (Clase 150, Clase 300, Clase 600, etc.), define a presión máxima que pode soportar a válvula a unha determinada temperatura. Para aplicacións de alta presión, requírese unha válvula de globo de clase 600 ou superior. O rango de temperatura está determinado polos materiais de construción. Para aplicacións a altas temperaturas (superiores a 425 °C), requírese unha válvula cun corpo de aceiro fundido e unha moldura de cara dura. Para aplicacións crioxénicas, requírese unha válvula cun corpo de aceiro inoxidable e unha moldura especial para baixas temperaturas. As conexións finais son os medios polos que se conecta a válvula ao sistema de tubaxes. Os tipos máis comúns son os extremos con bridas, os extremos roscados e os extremos soldados. Os extremos con bridas son os máis versátiles e úsanse na maioría das aplicacións. Os extremos roscados úsanse para válvulas máis pequenas e presións máis baixas, mentres que os extremos soldados úsanse para aplicacións de alta presión e alta temperatura.

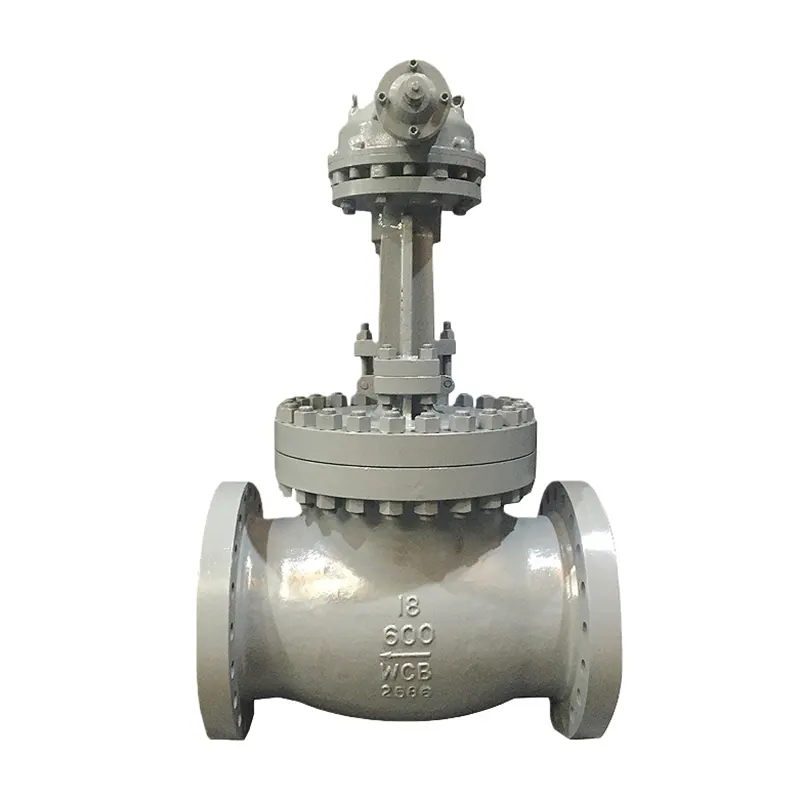

En Huadu Valve Group Co., Ltd., fabricamos Globe Valve nunha ampla gama de materiais e configuracións. Os nosos corpos de válvulas globo estándar están dispoñibles en fundición, ferro dúctil, aceiro fundido, aceiro inoxidable e aliaxes de alta temperatura. Os adornos están dispoñibles nunha variedade de materiais, incluíndo un 13% de aceiro inoxidable cromado, Stellite e Monel. A seguinte táboa ofrece un resumo das principais especificacións técnicas dos nosos modelos de válvulas globográficas máis populares.

5. Como se compara a válvula de globo con outros tipos de válvulas para o estrangulamento?

Cando un enxeñeiro deseña un sistema que require un control preciso do fluxo, a primeira pregunta adoita ser: "Que tipo de válvula é mellor para esta aplicación?" Aínda que se poden usar moitos tipos de válvulas para estrangular, a válvula de globo é normalmente a opción preferida. Para entender por que, é útil comparar a válvula de globo con outros tipos de válvulas comúns: válvulas de compuerta, válvulas de bola e válvulas de bolboreta. Cada un ten os seus propios puntos fortes e débiles, e a elección depende dos requisitos específicos da aplicación.

As válvulas de compuerta están deseñadas principalmente para o servizo on/off. Non son axeitados para estrangulamento. Cando unha válvula de compuerta está parcialmente aberta, o fluxo de alta velocidade a través da porta e do asento provoca unha rápida erosión e desgaste. A válvula de comporta tampouco está deseñada para un funcionamento frecuente; o movemento de deslizamento da cancela pode provocar agarros e agarrotamentos. Nunha válvula de globo, o camiño do fluxo está deseñado para minimizar o desgaste durante a estrangulación, polo que é axeitado para o servizo de modulación. Para aplicacións que requiren estrangulamento frecuente, unha válvula de globo é a opción superior. As válvulas de bola son outro tipo de válvula común. Ofrecen unha excelente capacidade de apagado e están dispoñibles nunha variedade de deseños. Non obstante, as válvulas de bola teñen un rango de control de fluxo máis restrinxido e a súa característica de fluxo adoita ser de apertura rápida, o que non é ideal para unha estrangulación precisa. Nunha válvula de globo, a característica de fluxo é máis lineal ou porcentaxe igual, proporcionando un mellor control.

As válvulas de bolboreta úsanse a miúdo para aplicacións de gran diámetro. Son compactos, lixeiros e rendibles. Non obstante, xeralmente non son tan precisas como as válvulas globo para a aceleración. A característica de control da válvula de bolboreta é non lineal e pode ser propensa á cavitación e á erosión a altas presións diferenciais. A válvula de globo, co seu deseño robusto e unha ampla gama de características de fluxo, é a opción preferida para aplicacións de estrangulamento esixentes. A táboa seguinte ofrece unha comparación das principais características das válvulas de globo, válvulas de compuerta, válvulas de bola e válvulas de bolboreta para aplicacións de estrangulamento.

6. Que prácticas de mantemento prolongan a vida útil da válvula de globo?

Incluso a válvula de globo da máis alta calidade non funcionará de forma fiable sen un mantemento adecuado. A inspección e o mantemento regulares son esenciais para evitar fallos inesperados e prolongar a vida útil da válvula. O primeiro paso dun programa de mantemento é unha inspección visual regular. A válvula debe ser revisada para detectar calquera fuga externa, como fugas do selo do vástago ou da xunta do corpo. Tamén se debe comprobar a válvula para detectar calquera ruído ou vibración inusual durante o funcionamento, que pode indicar un problema cos compoñentes internos. Un bo programa de mantemento inclúe un calendario planificado para a desmontaxe e inspección dos compoñentes internos.

Cando se desmonta unha válvula de globo, o disco e o asento deben ser inspeccionados por desgaste, picaduras ou corrosión. Se o disco ou asento están desgastados, moitas veces pódese reparar por lapeado ou esmerilado. O lapeado é un proceso de uso dunha pasta abrasiva para pulir as superficies de selado. Isto pode restaurar o rendemento de selado da válvula sen necesidade de substituír o disco ou asento. O talo debe ser inspeccionado por desgaste ou danos. A embalaxe debe ser inspeccionada para detectar fugas. Se a embalaxe ten fugas, pódese apertar ou substituír. Débese comprobar o correcto aliñamento do prensaestopas. A embalaxe debe ser apertada ao par de torsión correcto. Apretar demasiado a empaquetadura pode causar danos no vástago e aumentar a fricción. O apretado insuficiente provocará fugas.

Na nosa fábrica de Huadu Valve Group Co., Ltd., vimos unha válvula de globo que, cun mantemento axeitado, pode proporcionar décadas de servizo. Un cliente, unha planta de xeración de enerxía, tiña unha válvula de globo que levaba 35 anos en servizo. A válvula foi desmontada anualmente, inspeccionada e as superficies de selado lapáronse segundo fose necesario. A válvula nunca requirira unha revisión importante. Este é un caso excepcional, pero ilustra o punto de que co coidado axeitado, unha válvula de globo pode proporcionar unha longa vida útil. Recomendamos un calendario mínimo de mantemento dunha inspección visual anual e unha inspección de desmontaxe completa cada 3-5 anos, dependendo das condicións do servizo.

A seguinte táboa resume as prácticas de mantemento recomendadas para unha válvula de globo.

7. Preguntas frecuentes (FAQ)

Pregunta 1: Por que se prefire unha válvula de globo antes que unha de comporta para aplicacións de estrangulamento?

Resposta: prefírese unha válvula de globo antes que unha de compuerta para a estrangulación porque o seu deseño está deseñado específicamente para modular o fluxo. O disco dunha válvula de globo móvese perpendicularmente ao asento, o que permite un control preciso da área de fluxo. O camiño do fluxo tamén crea unha caída de presión que fai que a estrangulación sexa máis efectiva. Unha válvula de compuerta, pola contra, está deseñada para un servizo totalmente aberta ou totalmente pechada. Cando unha válvula de compuerta está parcialmente aberta, o fluxo de alta velocidade a través da porta e do asento provoca unha rápida erosión, o que provoca fugas e fallos. A nosa fábrica en Huadu Valve Group Co., Ltd. fabrica Globe Valve deseñada especificamente para aplicacións de estrangulamento.

Pregunta 2: Cal é a diferenza entre as características de fluxo lineal e de igual porcentaxe?

Resposta: unha característica de fluxo lineal significa que o caudal é directamente proporcional á carreira da válvula. Unha apertura do 10% resulta nun 10% do caudal máximo. Esta característica é ideal para aplicacións nas que a caída de presión a través da válvula é constante. Unha característica de caudal en porcentaxe igual significa que cada incremento da carreira da válvula aumenta o caudal nunha porcentaxe fixa do fluxo actual. Un golpe do 10% pode aumentar o caudal nun 20%. Esta característica é ideal para aplicacións onde a caída de presión varía, xa que proporciona un control máis estable. Os nosos produtos Globe Valve ofrecen ambas as características e o noso equipo técnico pode axudarche a seleccionar a adecuada para a túa aplicación.

Pregunta 3: Como podo determinar se o selo da miña válvula de globo está fallando?

Resposta: os signos máis comúns dun selo defectuoso son as fugas externas e a incapacidade de cortar o fluxo por completo. Se observas goteo de fluído do vástago da válvula ou arredor do bonete, é probable que a embalaxe ou o selo estean comprometidos. Ademais, se a válvula non pode conseguir un peche axustado, o disco e o asento probablemente estean desgastados ou danados. Nalgúns casos, un cambio no par operativo necesario para operar a válvula tamén pode indicar un problema. A inspección visual regular e as probas funcionais son as mellores formas de detectar un selo fallando antes de que leve a un problema maior.

Pregunta 4: pódese usar unha válvula de globo para o servizo de vapor?

Resposta: Si, as válvulas de globo úsanse habitualmente para o servizo de vapor. Non obstante, a chave debe seleccionarse adecuadamente para as condicións específicas de temperatura e presión. Para o servizo de vapor a alta temperatura, recoméndase unha válvula de globo cun corpo de aceiro fundido e unha moldura de cara dura (como Stellite). O revestimento duro Stellite proporciona unha resistencia excepcional ao desgaste e pode soportar o fluxo de vapor a alta velocidade. A nosa fábrica en Huadu Valve Group Co., Ltd. fabrica Globe Valve específicamente para o servizo de vapor, cunha variedade de materiais de carrocería e acabados para adaptarse a varias condicións de funcionamento.

Pregunta 5: Cal é a vida útil típica dunha válvula de globo?

Resposta: a vida útil dunha válvula de globo depende de varios factores, incluíndo as condicións de funcionamento, a frecuencia de operación e a calidade do mantemento. En servizo moderado con mantemento regular, unha válvula de globo pode durar 20-30 anos ou máis. En servizo severo, como aplicacións de alta temperatura ou alta presión con ciclos frecuentes, é posible que a válvula teña que ser inspeccionada e reparada con máis frecuencia. Cun mantemento axeitado, incluíndo o lapeado regular das superficies de asento e a substitución da embalaxe, unha válvula de globo pode proporcionar unha vida útil longa e fiable. Os produtos Globe Valve da nosa fábrica están deseñados para unha longa vida útil e un mantemento mínimo.

8. Conclusión

As válvulas de globo son a opción esencial para aplicacións que requiren conmutación frecuente e axuste de caudal preciso. O seu deseño distintivo, que presenta un disco que se move perpendicularmente ao asento, proporciona un selado e unha resistencia ao desgaste superiores en comparación con outros tipos de válvulas. O camiño do fluxo crea unha caída de presión controlada, polo que son idóneos para a estrangulación. A dispoñibilidade de diferentes características de fluxo, como porcentaxe lineal e igual, permite un control preciso sobre unha ampla gama de caudais. A ampla gama de materiais e configuracións garante que se poida seleccionar unha válvula de globo para satisfacer as demandas específicas de calquera aplicación, desde o servizo de vapor a alta temperatura ata as condicións crioxénicas.

A clave para maximizar o rendemento e a vida útil dunha válvula de globo é a correcta selección e mantemento. Ao avaliar coidadosamente as especificacións técnicas, incluíndo o tamaño da válvula, a clasificación de presión, o rango de temperatura e o material de corte, os enxeñeiros poden asegurarse de que a chave se axuste á aplicación. Un programa de mantemento regular, incluíndo inspeccións visuais e desmontaxe e renovación periódicas, prolongará a vida útil da válvula e evitará fallos inesperados. En Huadu Valve Group Co., Ltd., comprometémonos a ofrecer produtos Globe Valve de alta calidade e soporte técnico experto para axudar aos nosos clientes a optimizar as súas operacións. A nosa ampla gama de produtos Globe Valve e o noso equipo de enxeñeiros experimentados están preparados para axudarche cos requisitos específicos das túas aplicacións.
