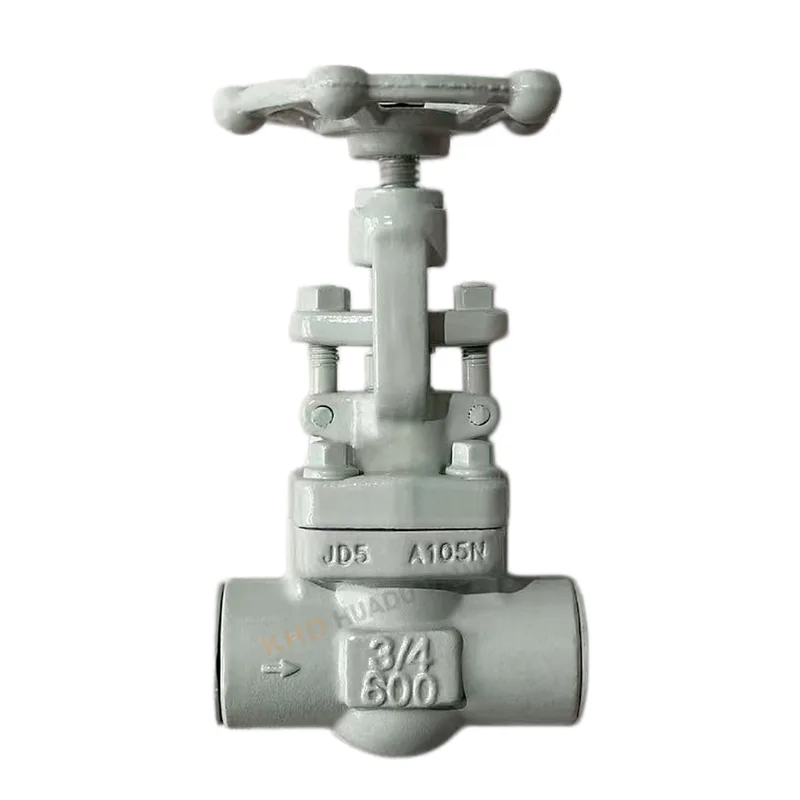

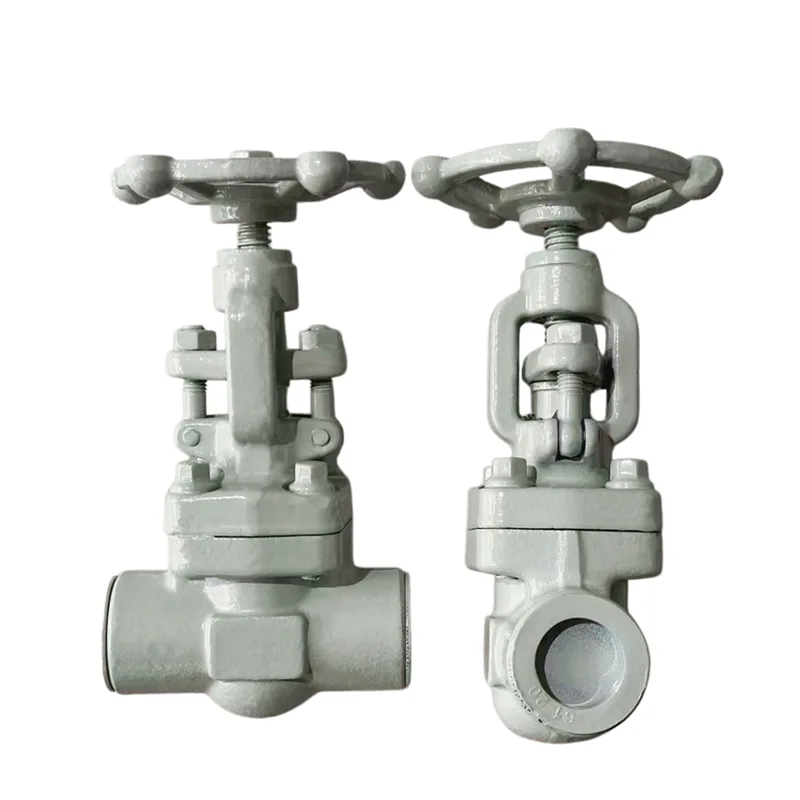

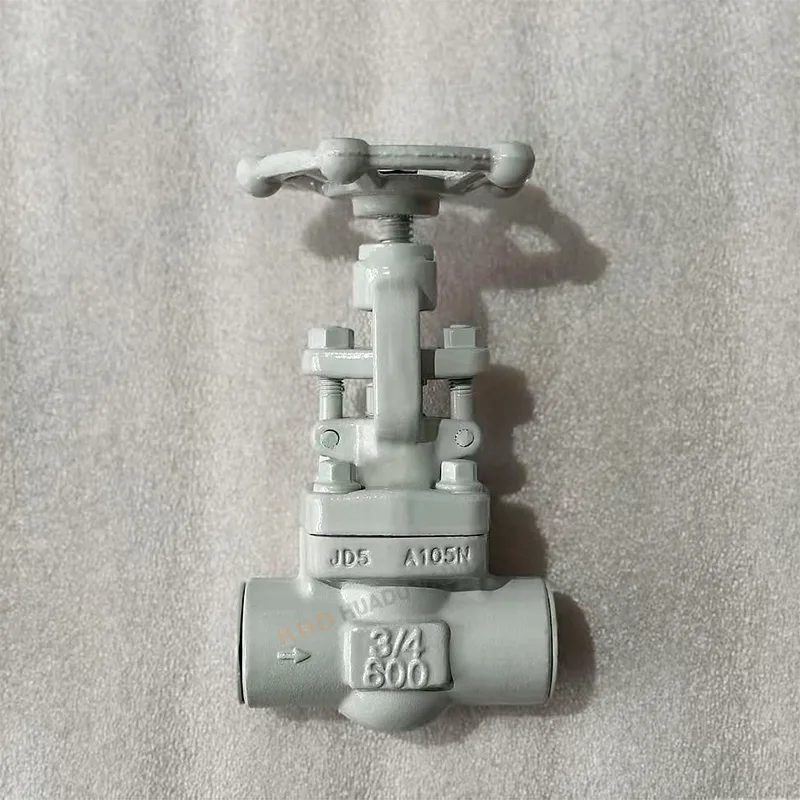

Válvula de compuerta forxada soldada por enchufe

A chave de compuerta forxada soldada con enchufe é unha válvula industrial de alta presión deseñada para o peche da canalización e o control de fluxo. Fabricado por Huadu Valve Group, usa aceiro carbono forxado A105N e é axeitado para condicións de traballo Clase 600. É amplamente utilizado en sistemas de petróleo, químicos, potencia e vapor de alta presión onde a seguridade e o rendemento de selado son críticos. A válvula de porta forxada soldada con enchufe garante un funcionamento estable e unha longa vida útil en ambientes industriais esixentes.

Materia prima e vantaxes estruturais

Corpo de aceiro forxado de alta calidade

A válvula de compuerta forxada con enchufe está feita de aceiro carbono forxado A105N, garantindo:

Alta resistencia e densidade

Excelente resistencia ao impacto

Sen defectos de fundición como poros ou buratos de area

Inspección estricta de materiais

Cada lote de materias primas é probado mediante análise espectral para garantir:

Composición química precisa

Sen materiais reciclados ou deficientes

Rendemento mecánico estable

Beneficios da conexión de enchufe-soldadura

O tipo de conexión de válvula de compuerta forxada soldada por enchufe proporciona:

Forte rendemento de selado

Mellor resistencia a alta presión que as bridas

Risco de fuga reducido no sistema crítico

Especificacións técnicas

Parámetros estándar

Tamaño: DN15–DN50 (stock normal)

Clasificación de presión: Clase 300 / Clase 600

Material: aceiro carbono forxado A105N

Tipo: Válvula de compuerta forxada soldada por enchufe

Rango de temperatura: -29 °C a 570 °C

Proceso de fabricación

A válvula de compuerta forxada soldada con enchufe prodúcese a través de:

Forjado con matriz integral

Tratamento térmico (proceso normalizador)

Mecanizado CNC de precisión

Características de rendemento

Precisión da superficie de selado a nivel de micras

Rendemento de selado sen fugas

Funcionamento suave sen atascos

Adecuado para sistemas de vapor de alta temperatura

Áreas de aplicación

Industria de petróleo e gas

A válvula de compuerta forxada soldada con enchufe é amplamente utilizada en:

Canalizacións de refinería

Sistemas de transmisión de aceite

Instalacións de gas natural

Industria Química

Tuberías químicas de alta presión

Sistemas de control de fluídos corrosivos

Sistemas de entrada/saída do reactor

Industria eléctrica

Conducións de vapor

Sistemas de potencia térmica

Tuberías de condensado

Uso Industrial Xeral

Tuberías de pequeno diámetro de alta presión

Sistemas de illamento de equipos

Aplicacións de desconexión de seguridade

Atributos clave

FAQ

Que é unha conexión de enchufe-soldadura?

Unha conexión de enchufe-soldadura é un método de unión de tubos no que o tubo se insire nun enchufe empotrado e logo se solda ao redor do exterior. Úsase habitualmente en sistemas de alta presión e de pequeno diámetro.

No caso dunha chave de compuerta forxada soldada con enchufe, o tubo insírese na toma do extremo da chave e sáldase para formar unha xunta forte e resistente a fugas.

Características principais da conexión de enchufe-soldadura

Alta resistencia e resistencia á presión

Excelente rendemento de selado

Adecuado para pequenas tuberías DN15–DN50

Risco de fugas reducido en comparación coas xuntas roscadas

Común nos sistemas de petróleo, gas e vapor

Débense desmontar as válvulas de soldadura por enchufe antes de soldar?

Si, absolutamente. Antes de instalar unha válvula de compuerta forxada soldada con enchufe, a chave NON debe montarse parcialmente durante a soldadura.

Práctica de instalación adecuada:

Retire os compoñentes internos se é posible (ou asegúrese de que a válvula estea completamente aberta)

Insira o tubo completamente na toma

Mantén un pequeno espazo de expansión (~1,5–2 mm)

Realizar a soldadura só na unión externa

Permitir arrefriar antes de operar a válvula

Notas importantes:

Evite o sobrequecemento do corpo da válvula

Evitar que a escoria de soldadura entre na cavidade da válvula

Asegúrese de aliñar correctamente antes de soldar

A soldadura inadecuada pode danar as superficies de selado e reducir a vida útil da válvula.

Cal é a diferenza entre OS&Y e o capó aparafusado?

Estes son dous deseños estruturais diferentes utilizados nas válvulas de comporta.

OS&Y (parafuso exterior e xugo)

A rosca do vástago está fóra do corpo da válvula

O movemento visible do vástago indica o estado de aberto/pechado

Mantemento e seguimento do funcionamento máis sinxelos

Común en sistemas industriais e de protección contra incendios

Capó atornillado

O capó está conectado ao corpo da válvula mediante parafusos

Deseño do vástago interno (non visible externamente)

Estrutura compacta

Amplamente utilizado en aplicacións industriais xerais

Comparación sinxela:

OS&Y = visibilidade externa + seguimento do funcionamento sinxelo

Capó atornillado = estrutura compacta + rendible

Ambos os tipos pódense aplicar nunha válvula de compuerta forxada soldada por enchufe dependendo dos requisitos do proxecto.
