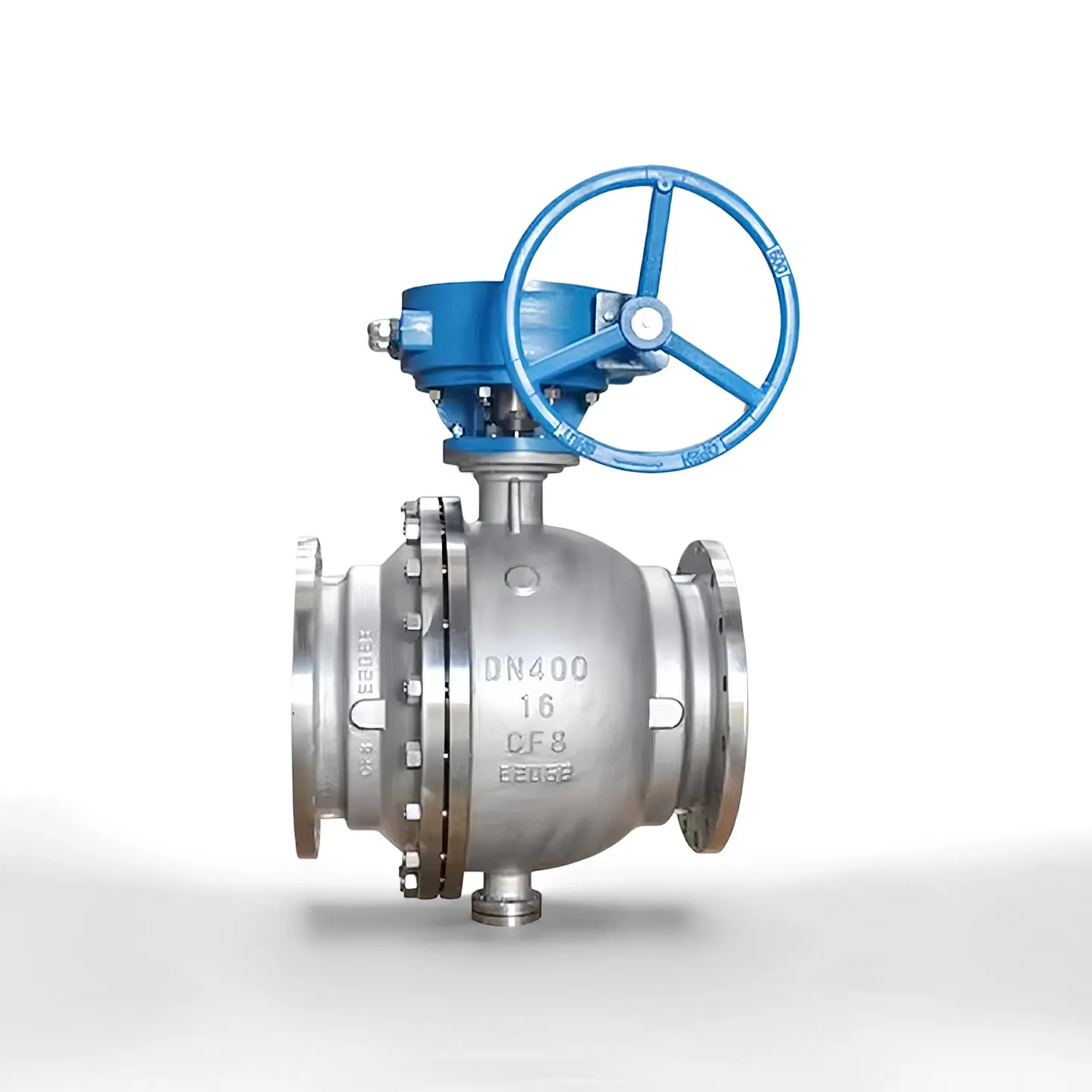

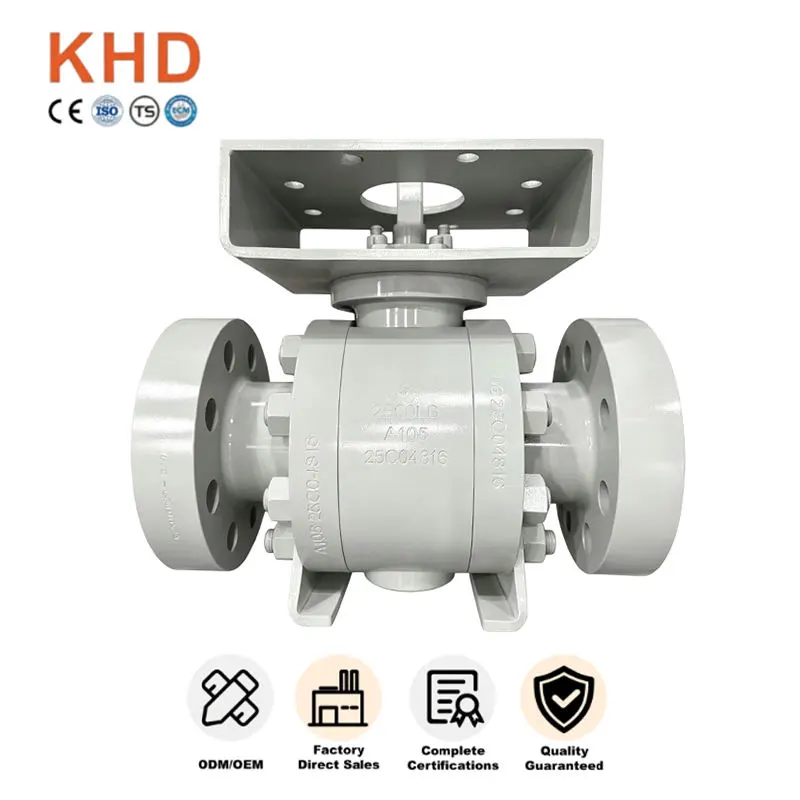

Válvula de bola fixa de aceiro inoxidable Válvula de bola con brida forxada

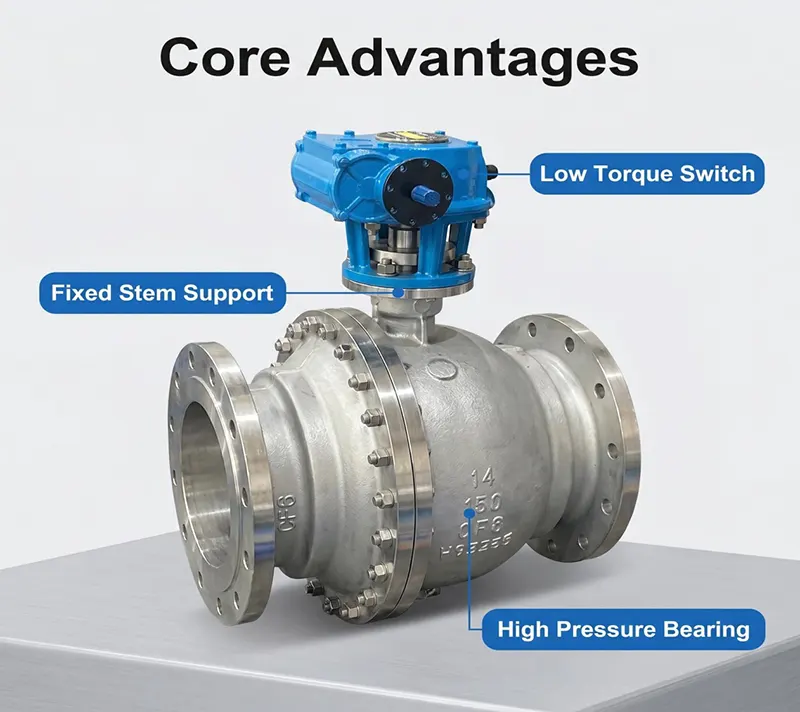

Características do produto

- Estrutura de bola fixa montada en muñón, adecuada para condicións de traballo de gran diámetro e alta presión.

- Corpo da válvula forxado con material denso, alta resistencia mecánica e bo rendemento anticorrosión.

- Deseño de porto completo, pequena resistencia ao fluxo, gran capacidade de fluxo, cómodo para a limpeza de tubaxes.

- O asento flotante cargado con resorte realiza un peche axustado bidireccional e baixa taxa de fugas.

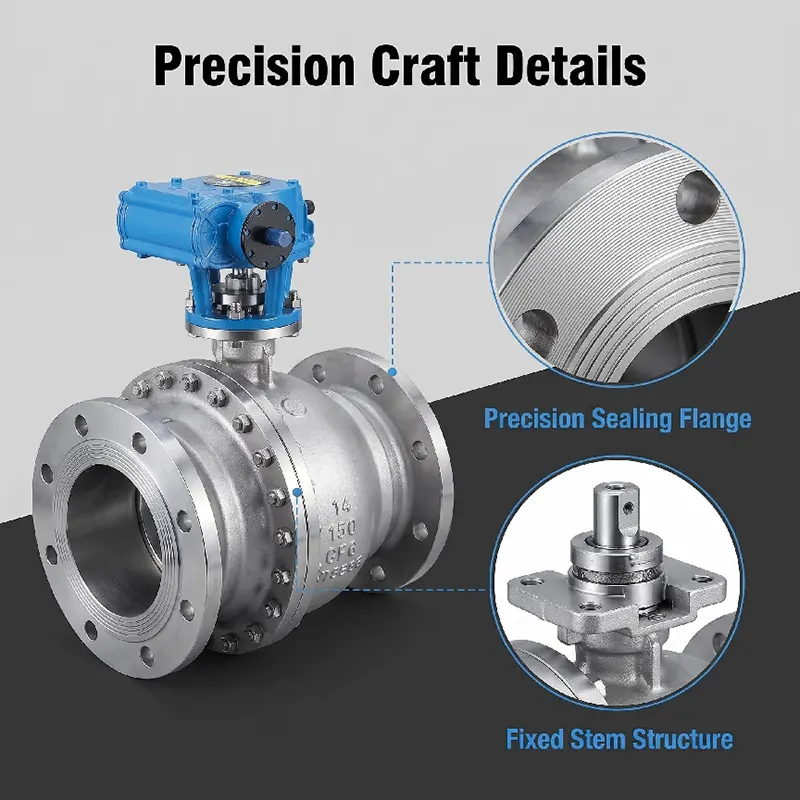

- Deseño de vástago anti-explosión, construído nunha estrutura antiestática e segura contra incendios que cumpre coa API 607.

- Asento de alivio automático para sobrepresión anormal da cavidade para mellorar a seguridade de operación.

- Baixo par de funcionamento, admite ciclos frecuentes de apertura e peche para un servizo estable a longo prazo.

Atributos clave

Estrutura do produto

Esta é unha válvula de bola fixa de aceiro inoxidable. A bola está apoiada por eixos de muñón superior e inferior en lugar de flotar pola forza do asento. Os compoñentes principais inclúen o corpo da válvula forxado, o bonete, a bola fixa, os eixes de muñón superior e inferior, asentos flotantes con resorte precargado, vástago anti-explosión, extremos de conexión de brida e almofada de montaxe superior ISO 5211 para actuadores. A función de bloqueo e sangrado dobre pódese proporcionar baixo petición. Opcións de cara de brida: RF, RTJ.

- Corpo da válvula / capó: aceiro inoxidable forxado A182 F304 / A182 F316L

- Bola: Acero inoxidable forjado, cromado duro o Stellite duro

- Potencia: aceiro inoxidable A182 F316

- Selado do asento: PTFE / RPTFE para selado suave; Aleación dura Stellite 6 para sellado duro metálico

- Junta e anel tórico: FKM, PTFE, personalizados para diferentes medios de temperatura

- Parafusos: parafusos de aceiro inoxidable B8 / B8M

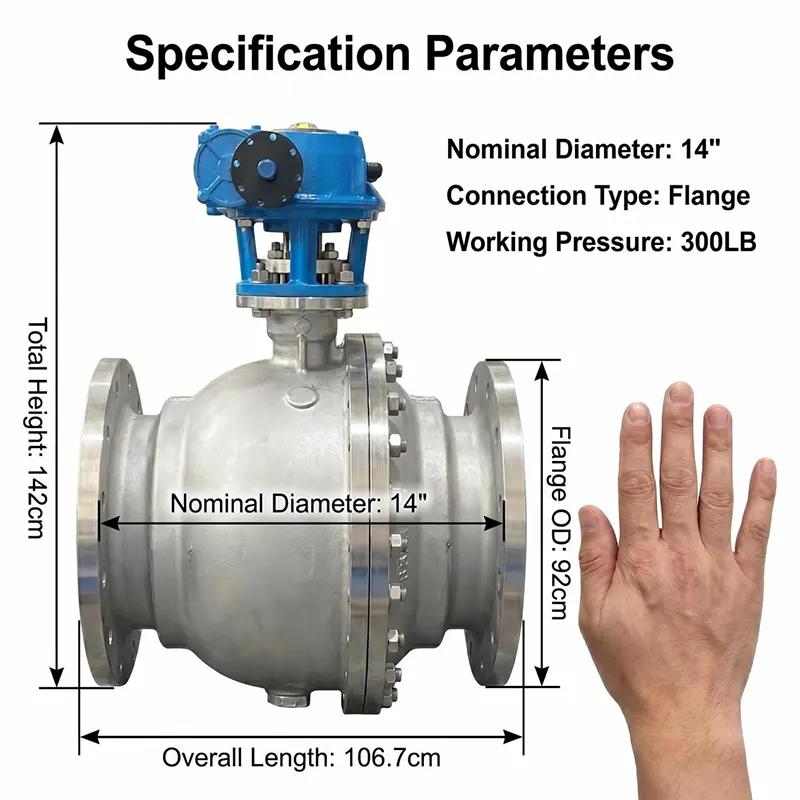

Rango de presión e temperatura

-Clase de presión: PN16-PN100, Clase 150-Clase 2500

-Temperatura de traballo:

•Versión de selado suave: -29℃ ~ +200℃

•Versión de metal duro: -29℃ ~ +425℃

-Estándar de proba: API 598, proba de casca 1,5 veces a presión nominal; proba do asento 1,1 veces a presión nominal

- Rango de tamaños: DN50-DN600 (NPS2"-NPS24")

Tipos de operación

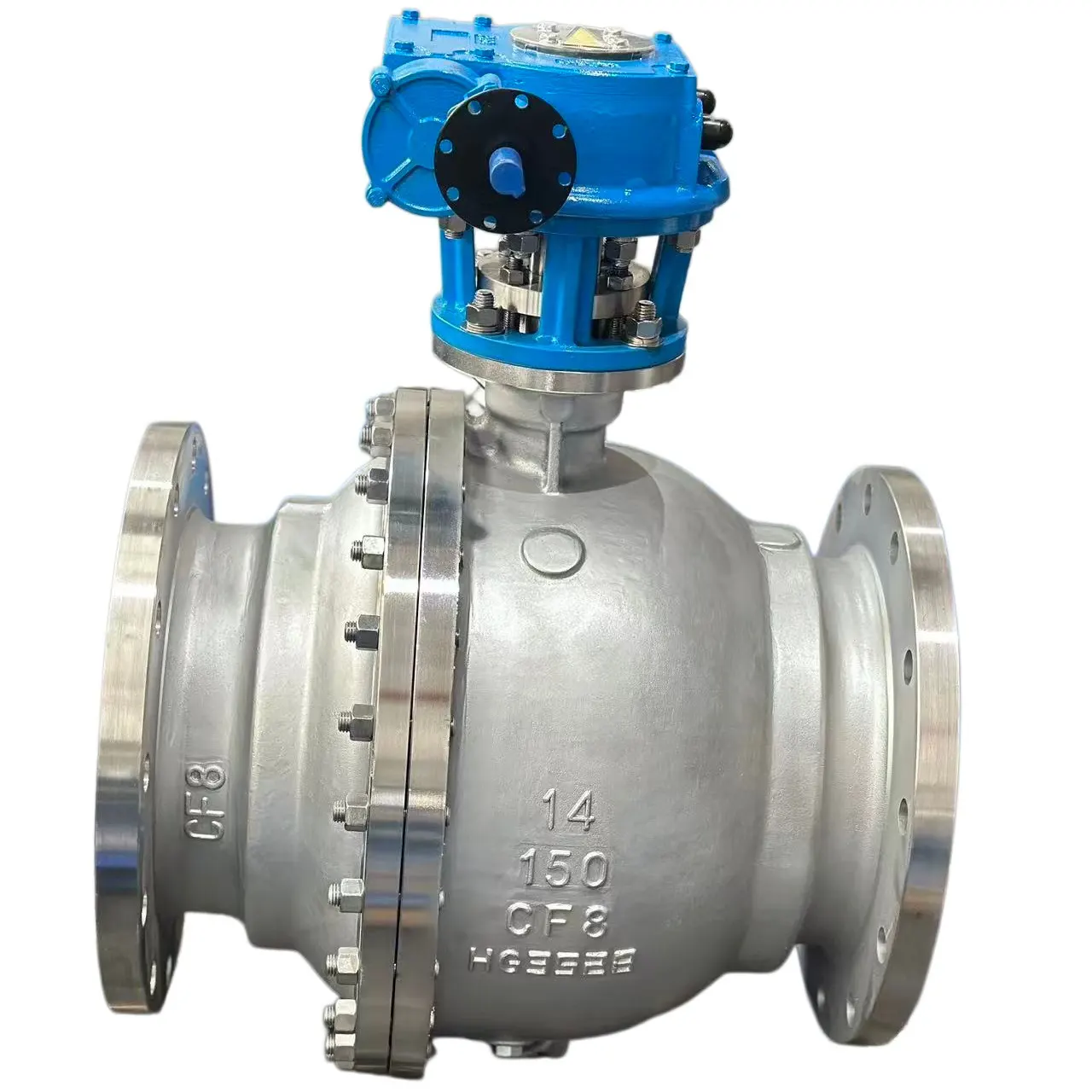

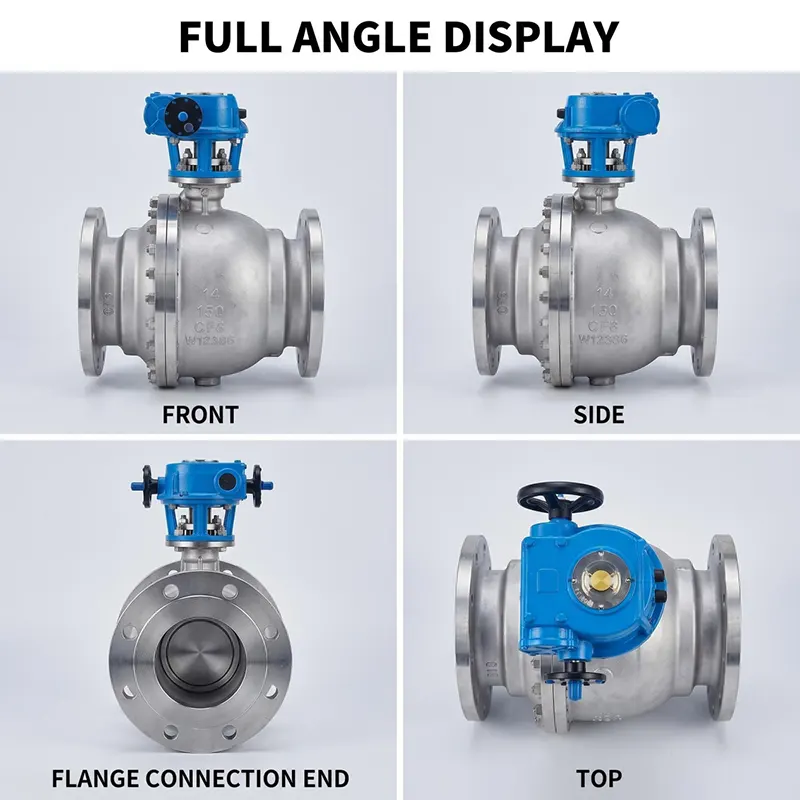

-Manual: operador de engrenaxe de tornillo sin fin para grandes esixencias de par

-Pneumático: actuador neumático de simple efecto / dobre efecto, con interruptor de límite e electroválvula

-Eléctrico: Actuador eléctrico tipo on-off ou modulante para control automático remoto

-Accionamento hidráulico/electrohidráulico dispoñible baixo petición especial

Todos os actuadores se adaptan á plataforma de montaxe ISO 5211.

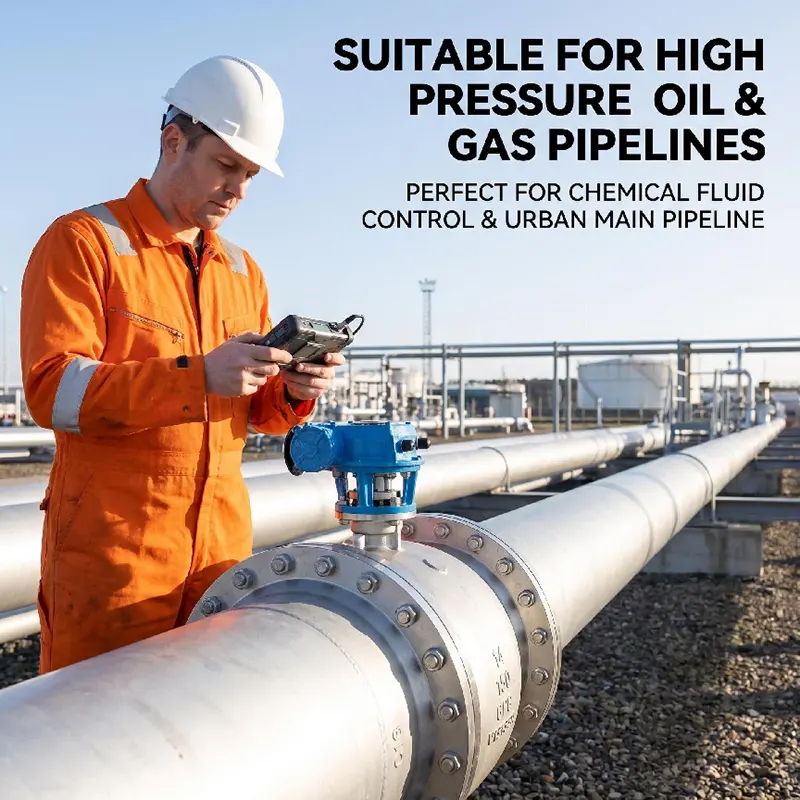

Aplicacións

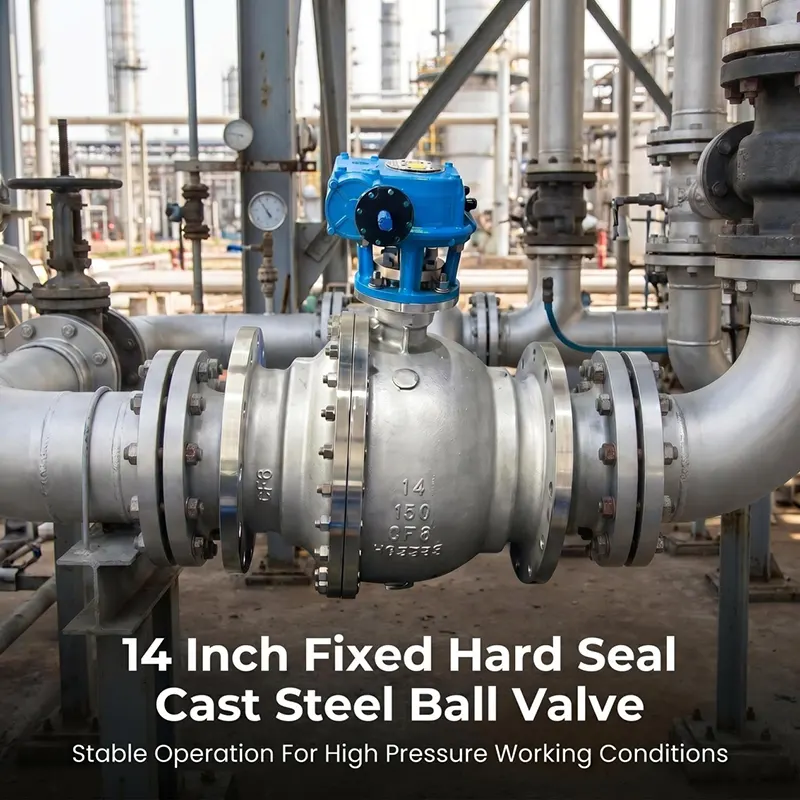

Amplamente adoptado para servizos de on-off e illamento para líquidos, gases e medios corrosivos. Úsase principalmente en gasodutos de longa distancia de petróleo e gas, plantas petroquímicas, procesamento químico, xeración de enerxía, tratamento de auga, GNL e outros proxectos industriais pesados.

Por que escoller a nosa válvula de bola fixa de aceiro inoxidable Válvula de bola con brida forxada?

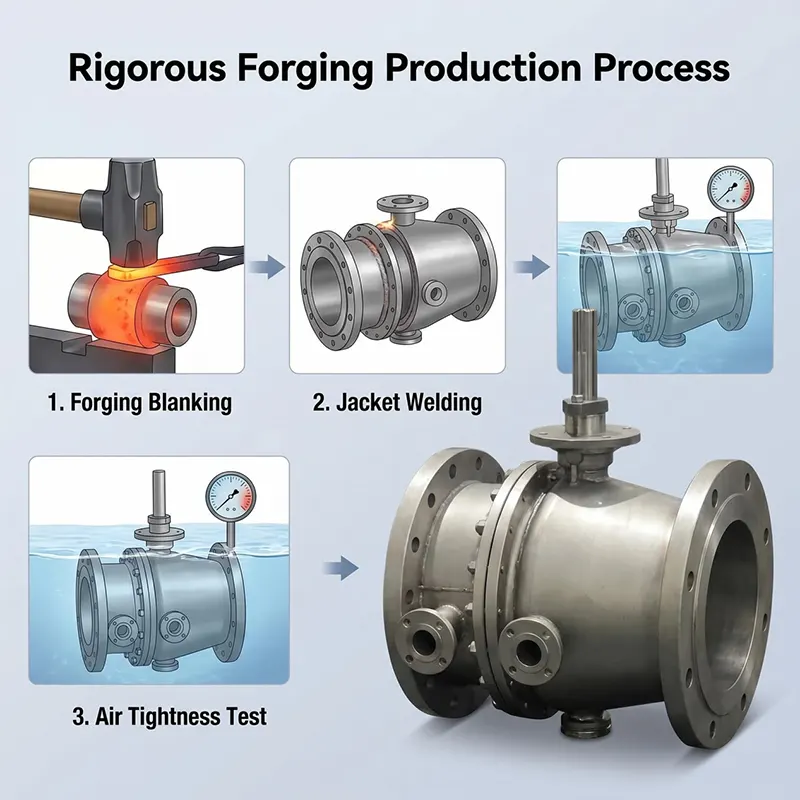

1. Adopte un proceso de forxa completo, material interno compacto sen defectos de porosidade de fundición, axuste a tubería de alta presión resistente.

2. O deseño de bola fixa de muñón reduce moito o par de funcionamento para condicións de traballo de alta presión de gran tamaño.

3. Inspección rigorosa de entrada de material, cada válvula pasa a proba completa de fugas hidrostáticas e de asento de gas antes da entrega.

4. Admite dúas versións de selado brando e metal duro para combinar con diferentes demandas de temperatura e media.

5. Ofrecemos soporte técnico completo, revisión de debuxos e orientación posvenda para o seu proxecto.

Guía de compras

Por favor, proporcione a seguinte información ao enviar a consulta:

1. Tamaño nominal e clase de presión

2. Medio de traballo, temperatura de traballo real

3. Tipo de selo: selo brando ou selo duro metálico

4. Tipo de operación (engrenaxe de tornillo sin fin / pneumático / eléctrico, etc.)

5. Estándar de brida e tipo de cara de brida (RF / RTJ)

6. Requisito especial: seguro contra incendios, función DBB, tratamento anticorrosivo, etc.

O noso enxeñeiro ofrecerá a proposta adecuada segundo a súa condición de traballo.

Embalaxe e envío

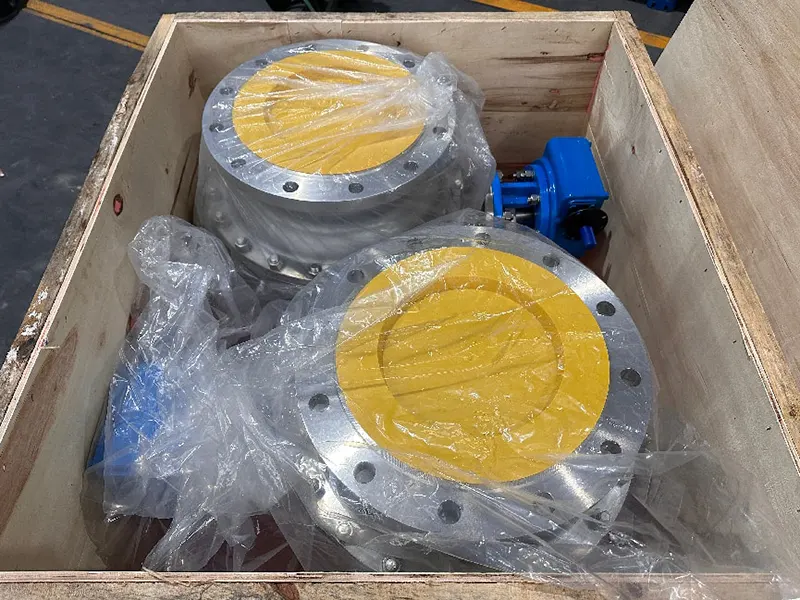

Cada válvula será limpada e protexida antes da embalaxe. Os portos das válvulas están selados con tapas de plástico para manter limpa a cavidade interna. As válvulas están embaladas en caixas de madeira contrachapada sólidas adecuadas para o transporte marítimo. Apoiamos EXW, FOB, CIF, DAP e outros termos comerciais. As mercadorías pódense entregar no porto ou almacén designado.

OEM e ODM

Aceptamos pedidos OEM e ODM. Podemos personalizar o material do corpo, o material de selado, o estándar de brida, o vástago de extensión especial, a pintura especial e o marcado do logotipo segundo o debuxo do cliente ou o requisito técnico. MOQ flexible para pedidos de proxectos.

Inspección e probas

Cada válvula pasa por unha inspección de rango completo antes do envío segundo o estándar API 598.

- Inspección de entrada de materias primas: comprobación da composición química do material e das propiedades mecánicas, rexistro de trazabilidade do material facilitado.

- Proba hidrostática de carcasa: 1,5 veces a presión nominal para o corpo da válvula e o bonete.

- Proba de fuga do asento: 1,1 veces a presión nominal, auga ou medio nitróxeno.

- Inspección visual, comprobación de dimensións, inspección de pintura e acabado superficial.

- A proba de testemuñas por institutos de terceiros como SGS, BV é aceptable a petición do cliente.

- Pódese proporcionar un conxunto completo de documentos, incluíndo o certificado de proba de materiais MTC, o informe de proba hidráulica e o certificado de conformidade.

Guía de instalación e mantemento

- Limpar a tubaxe completamente antes da instalación para limpar escorias de soldadura, area e restos, evitando danos na cara de selado.

- Monte a válvula na dirección de fluxo correcta, aperte os parafusos da brida en cruz e de forma uniforme.

- Non manteña a válvula en posición semiaberta para almacenamento prolongado ou estado de traballo.

- Para un funcionamento normal, realice un ciclo de peche de apertura de carreira completa periodicamente para evitar que se pegue o selo.

- Comprobe a xunta da brida e a empaquetadura do vástago para detectar fugas externas durante a inspección rutineira do lugar.

- Substitúe as pezas de selado desgastadas durante a parada planificada; use material de selado correspondente ao seu medio de traballo.

- Se está equipado con actuador, verifique regularmente o par do actuador e o estado do interruptor de límite.

Servizo posvenda

-Período de garantía: 12 meses de garantía contados desde a data de envío, contra defectos de fabricación.

- Ofrecemos soporte técnico, incluíndo revisión de debuxos, confirmación de parámetros e orientación de operación.

-O noso equipo de enxeñería responde ás consultas técnicas nun prazo de 24 horas hábiles.

-As pezas de recambio (asentos, xuntas, embalaxe do vástago) están dispoñibles para a súa reordenación.

-Pódese organizar consulta técnica in situ para pedidos de proxectos a gran escala.

Nota: a garantía NON cubre os danos causados ​​por unha instalación incorrecta, un mal funcionamento ou un estado medio inadecuado.

Produtos recomendados relacionados

-Válvula de bola flotante (válvula de bola de 2 pezas/3 pezas de aceiro inoxidable)

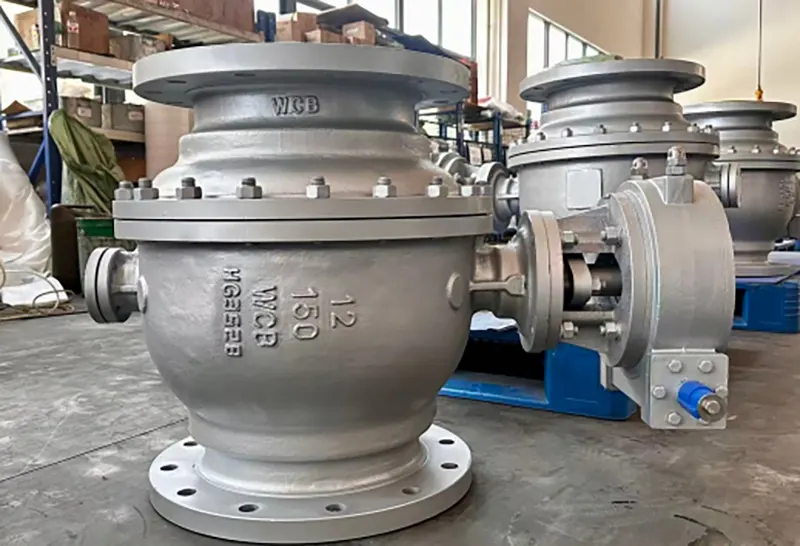

-Válvula de bola de muñón fixo de aceiro carbono WCB

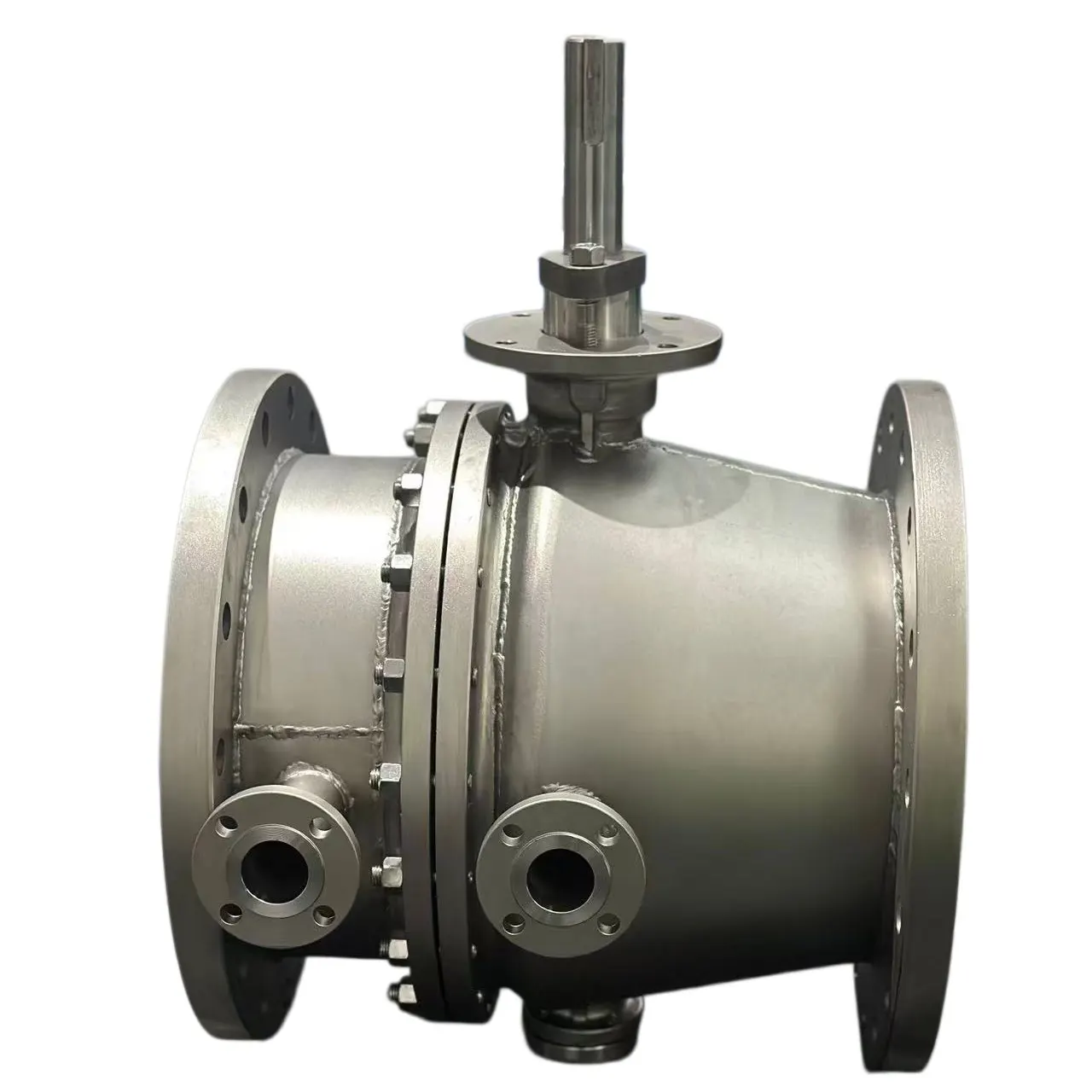

-Válvula de bola fixa illada de camisa para medio de alta viscosidade

-Válvula de bola con conxunto completo de actuador neumático/eléctrico

-Válvula de bola fixa metálica para alta temperatura

A nosa forza de fábrica

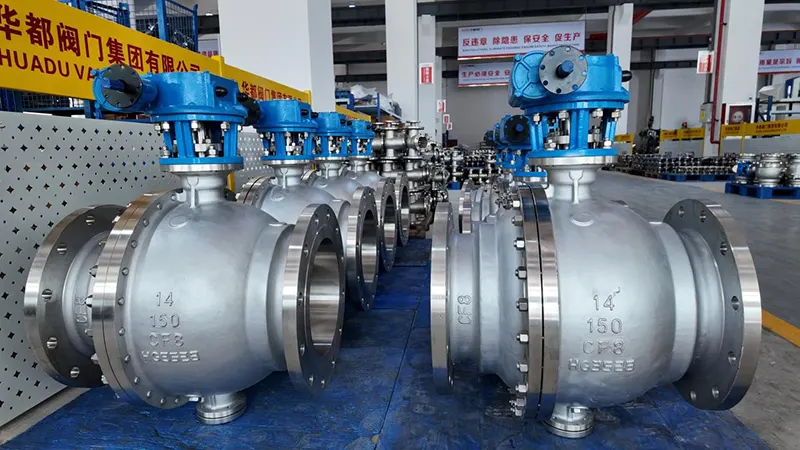

Huadu Valve Group está situado en Wenzhou China, especializada en deseño, forxa, mecanizado e montaxe de válvulas industriais. Posuímos liñas de produción completas, incluíndo taller de forxa, taller de mecanizado CNC, taller de montaxe e laboratorio de probas independente. Todos os procesos de produción críticos están rematados na casa, non totalmente subcontratados. Temos unha ampla experiencia para pedidos de proxectos de abastecemento de auga, gas petrolífero e petroquímico no exterior. Os nosos produtos son exportados ao sueste asiático, Oriente Medio, Europa e outras rexións.
